Produktüberblick & Einsatzbereich
Der GEMA Elektroheizstab 12 kW ist ein Einschraubheizkörper zur direkten Wassererwärmung in geeigneten Speichern und Behältern. Die Ausführung gehört zur WPI-Baureihe und ist besonders für emaillierte Behälter vorgesehen, bei denen die passende Einbausituation, die vorhandene Spannung und der Betriebsdruck vor der Montage geprüft werden müssen.
Mit seiner 12-kW-Ausführung eignet sich der Heizstab für Anwendungen, bei denen eine höhere elektrische Heizleistung über einen dreiphasigen 400-V-Anschluss benötigt wird. Der Einsatz erfolgt in Wasser und setzt voraus, dass Heizkörper und Fühlerschutzrohr während des Betriebs vollständig von Wasser umgeben sind.
Technik & Ausstattung

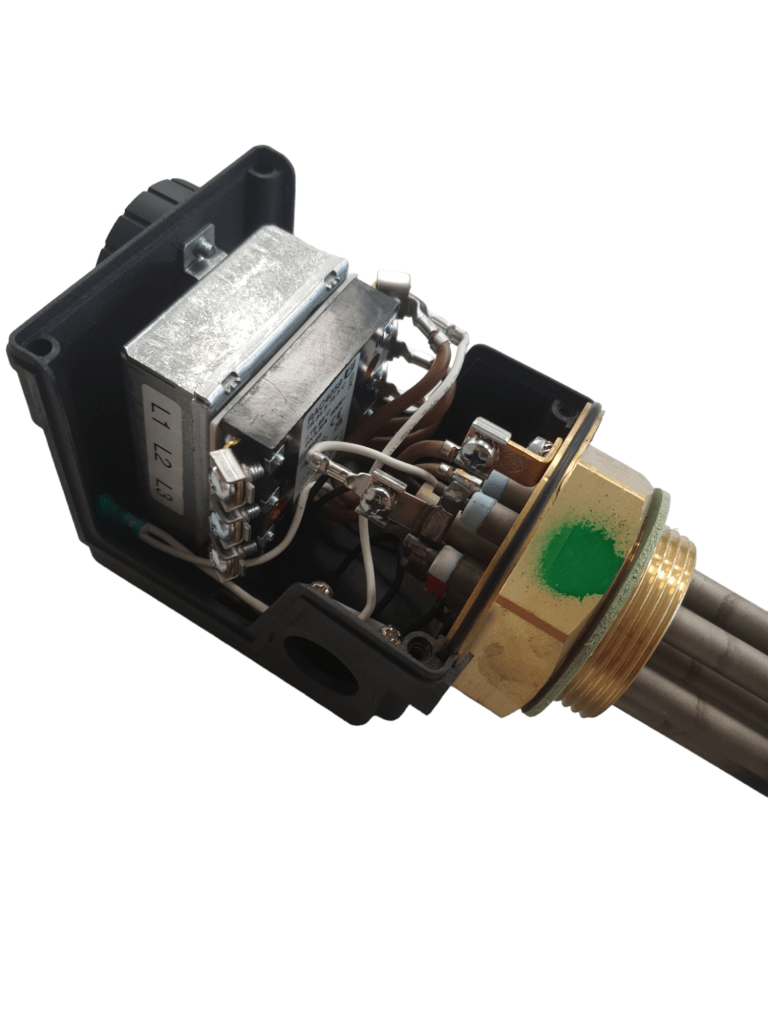

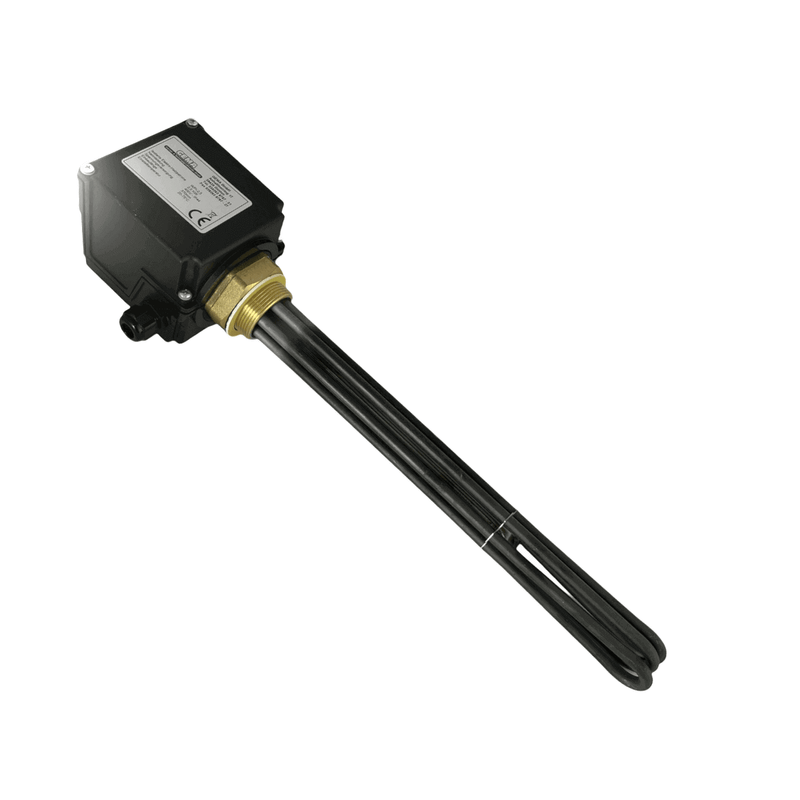

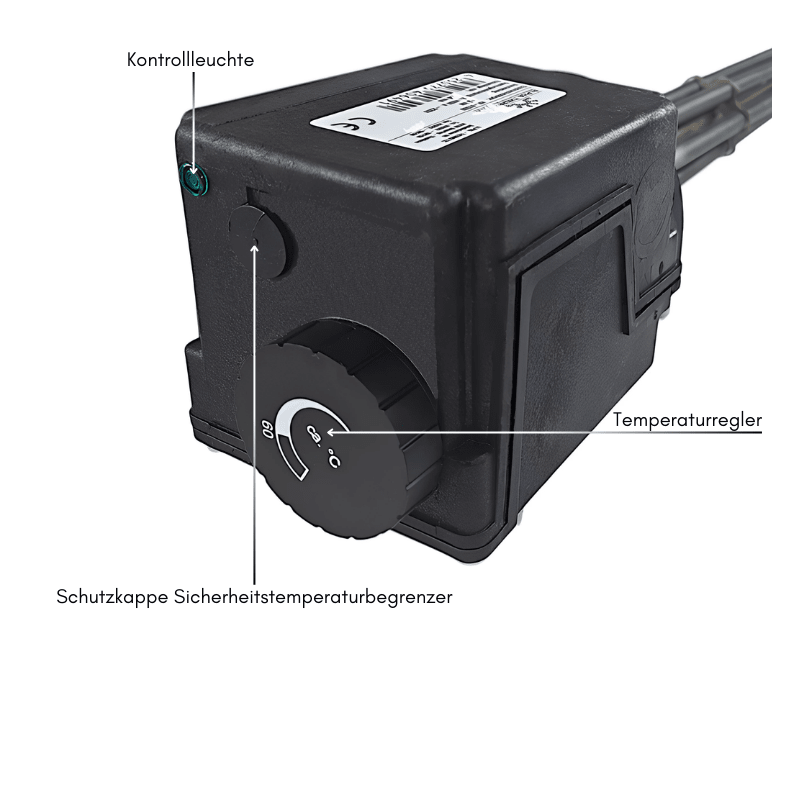

Der Elektroheizstab ist als Einschraubheizkörper mit drei U-förmigen Rohrheizkörpern und Fühlerschutzrohr aufgebaut. Im kompakten Schraubkopf sind Temperaturregler, Sicherheitstemperaturbegrenzer und Kontrollleuchte integriert, wodurch Bedienung und Überwachung direkt am Gerät möglich sind.
Die integrierte Isoliertrennung ist für den Einsatz in emaillierten Behältern vorgesehen. Der Mantelwerkstoff Incoloy 825, die Schutzkappe aus ABS V-0 und die Schutzart IP54 unterstützen eine robuste technische Ausführung für den vorgesehenen Einsatzbereich.
Vorteile im Alltag

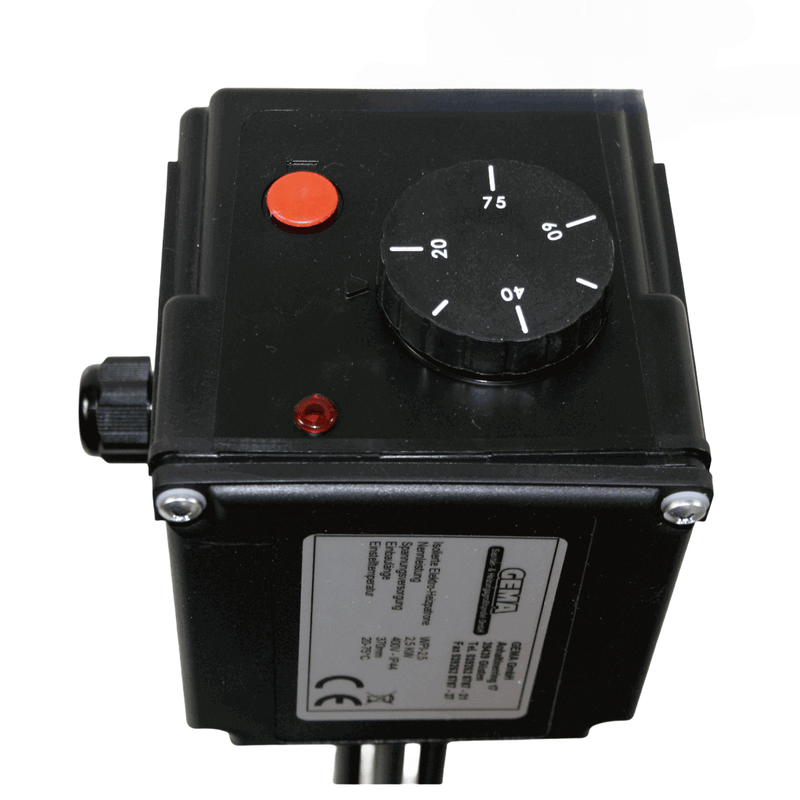

Die Temperatur wird über den integrierten Temperaturwähler eingestellt und kann an den jeweiligen Bedarf im Speicher angepasst werden. Die rote Kontrollleuchte zeigt den Betriebszustand sichtbar an und erleichtert die Kontrolle im Technikraum.
Für den dauerhaften Betrieb sind Wasserqualität, Wasserhärte und Betriebstemperatur wichtige Faktoren. Bei kalkhaltigem Wasser sind angepasste Temperatureinstellungen und regelmäßige fachgerechte Kontrolle sinnvoll, um Ablagerungen am Heizkörper zu reduzieren.
Systemintegration & Kompatibilität
Der Heizstab wird waagerecht in eine geeignete 6/4-Zoll- beziehungsweise G-1-1/2-Zoll-Muffe eingebaut. Für die Auswahl sind insbesondere Einbaulänge, unbeheizter Bereich, Muffenposition, verfügbare Montagefreiheit, Betriebsdruck und vorhandener Elektroanschluss zu prüfen.
Die 12-kW-Ausführung ist gemäß Unterlagen für 3 x 400 V vorgesehen. Die elektrische Auslegung, Absicherung, Leitungsdimensionierung und der Anschluss müssen zur Anlage passen und durch eine zugelassene Elektrofachkraft geprüft werden.
Technische Daten im Überblick
Die wichtigsten technischen Daten des GEMA Elektroheizstabs 12 kW im Überblick.
| Nennleistung | 12,0 kW |
| Spannung | 3 x 400 V |
| Phasen | 3-phasig |
| Anschlussart | Direktsteuerung, dreiphasiger Anschluss |
| Max. Betriebsdruck | 10 bar |
| Max. Temperatur | ca. 75 °C |
| Material | Incoloy 825 |
| Anschlussgröße | G 1 1/2 Zoll / 6/4 Zoll |
Montage
Die Montage erfolgt ausschließlich waagerecht in eine geeignete, plane und dichtfähige Muffe. Für die 12-kW-Ausführung ist eine Einbaulänge von 900 mm sowie zusätzlicher Montagefreiraum vor der Muffe zu berücksichtigen.
Der unbeheizte Bereich beträgt ca. 120 mm ab Dichtfläche. Dieser Bereich ist bei der Auswahl des Heizstabs wichtig, da er beeinflusst, ab welcher Position die beheizte Zone im Speicher beginnt. Zum Anziehen ist ein Maulschlüssel SW 60 vorgesehen.
Hinweise
Vor der Inbetriebnahme muss der Behälter vollständig mit Wasser gefüllt und entlüftet sein. Trockenlauf, Betrieb ohne ausreichenden Wasserstand oder Betrieb außerhalb der technischen Grenzen sind nicht vorgesehen.

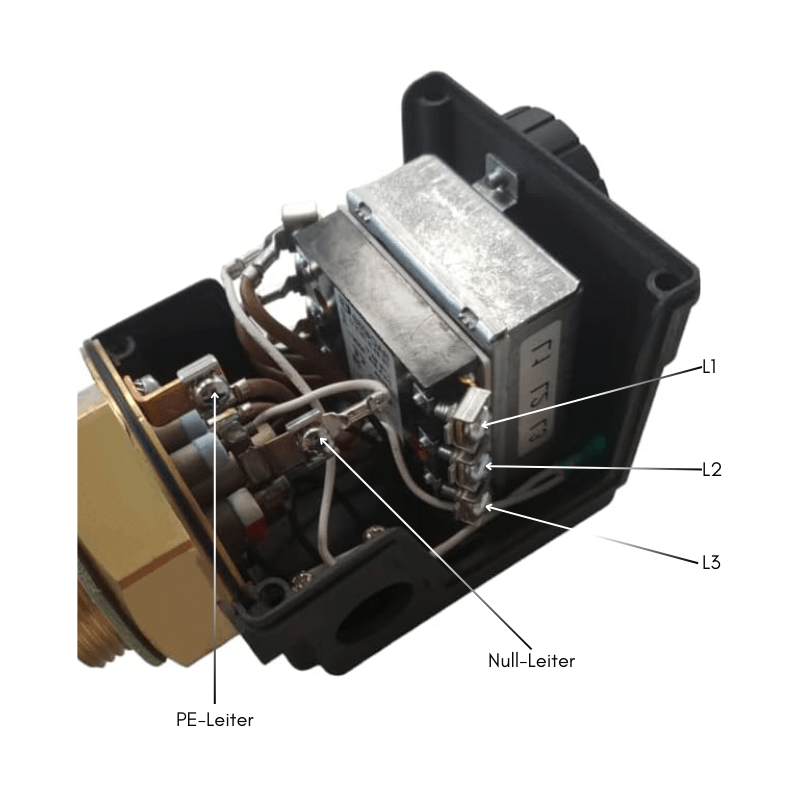

Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur durch eine zugelassene Elektrofachkraft erfolgen. Bei Störungen, Undichtigkeiten, sichtbaren Beschädigungen oder ungewöhnlichem Betriebsverhalten ist eine fachgerechte Prüfung erforderlich.
Lieferumfang
- GEMA Elektroheizstab 12 kW 3 x 400 V
