Produktüberblick & Einsatzbereich

Der GEMA Hygienespeicher FKS 300 ist ein stehender Frischwasser-Kombispeicher mit 319 l Nettoinhalt. Er verbindet die Funktion eines Heizungs-Pufferspeichers mit einer hygienischen Trinkwassererwärmung über ein innenliegendes Edelstahlwellrohr.

Der Speicher eignet sich für Heizungsanlagen, bei denen Heizungswasser gespeichert und Trinkwasser bedarfsgerecht im Durchflussprinzip erwärmt werden soll. Durch den unteren Wärmetauscher kann der Speicher in passende Anlagenkonzepte mit weiteren Wärmeerzeugern oder Systemkomponenten eingebunden werden.

Technik & Ausstattung

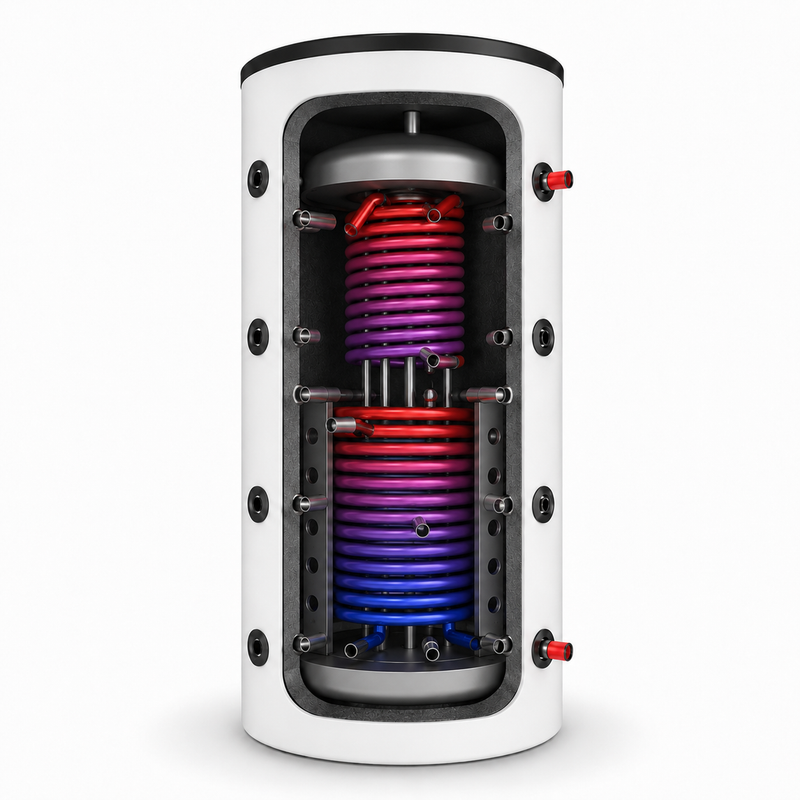

Der FKS 300 verfügt über einen Speicherbehälter für Heizungswasser, ein Edelstahlwellrohr zur Trinkwassererwärmung und einen unteren Wärmetauscher mit 1,2 m² Fläche. Die Heizfläche des Edelstahlwellrohrs beträgt 5 m². Für den Speicherbehälter ist ein maximaler Betriebsdruck von 5 bar vorgesehen, die maximale Betriebstemperatur liegt bei 95 °C.

Für die hydraulische Einbindung stehen 8 Be- und Entladeanschlüsse mit 1 1/2" Innengewinde, 4 Fühler- und Regleranschlüsse mit 1/2" Innengewinde sowie ein Entlüftungsanschluss mit 1 1/4" Innengewinde zur Verfügung. Zwei Anschlüsse für E-Patronen mit 1 1/2" Innengewinde sind vorgesehen.

Vorteile im Alltag

Die Trinkwassererwärmung über das Edelstahlwellrohr unterstützt eine hygienische Warmwasserbereitung ohne dauerhaft bevorratetes Trinkwasser im Speicherbehälter. Gleichzeitig stellt der Speicher Heizungswasser für das Anlagensystem bereit und kann dadurch als zentrale Komponente in kompakten Heizungs- und Warmwasserlösungen eingesetzt werden.

Mit einem Grunddurchmesser von 600 mm ohne Isolierung und einer Höhe von 1.300 mm bleibt der FKS 300 vergleichsweise kompakt. Die verfügbaren EPS-Isolierungsvarianten ermöglichen eine an die gewünschte Ausführung angepasste Dämmung.

Systemintegration & Kompatibilität

Der untere Wärmetauscher ermöglicht die Einbindung zusätzlicher Wärmeerzeuger oder Systemkomponenten im Rahmen einer passenden Anlagenplanung. Der Speicher ist für den Betrieb mit Heizungswasser auf der Speicherseite und für die Trinkwassererwärmung über das Edelstahlwellrohr vorgesehen.

Bei Nutzung einer Heizpatrone dürfen ausschließlich die dafür vorgesehenen Stutzen verwendet werden. Sicherheitsventile, Ausdehnungsgefäße, Entlüftung und Armaturen müssen passend zur jeweiligen Anlage ausgelegt werden.

Montage

Der Speicher wird stehend auf einem tragfähigen, ebenen Untergrund aufgestellt und lotrecht ausgerichtet. Für Montage, Wartung, Fühler, Anschlüsse und Isolierung ist ausreichend Platz einzuplanen. Das Kippmaß ohne Isolierung beträgt 1.300 mm.

Die Isolierung sollte erst nach der Aufstellung und nach Prüfung der Anschlusspositionen montiert werden. Nicht verwendete Anschlüsse sind fachgerecht zu verschließen.

Hinweise

Montage, Anschluss und Inbetriebnahme dürfen nur durch fachkundige Personen erfolgen. Der Speicher darf nur innerhalb der angegebenen Druck- und Temperaturgrenzen sowie in frostfreien Innenräumen betrieben werden.

Die Trinkwasseranschlüsse sind unter Berücksichtigung der geltenden Hygiene- und Installationsvorgaben auszuführen. Betriebsdruck, Betriebstemperatur, Dichtheit und Sicherheitsarmaturen sind regelmäßig zu kontrollieren.

Lieferumfang

• GEMA Hygienespeicher FKS 300
