Produktüberblick & Einsatzbereich
Das GEMA MDC 230 Heizmodul 1,5 kW ist ein elektrisches Nachheizmodul für Zentralheizungsanlagen und wird als zusätzliche Wärmequelle in den Heizkreis eingebunden. Es eignet sich zur unterstützenden Erwärmung von Heizungswasser, wenn eine bestehende Hauptwärmequelle ergänzt, ein Frostschutz unterstützt oder elektrische Energie gezielt in Wärme umgesetzt werden soll.

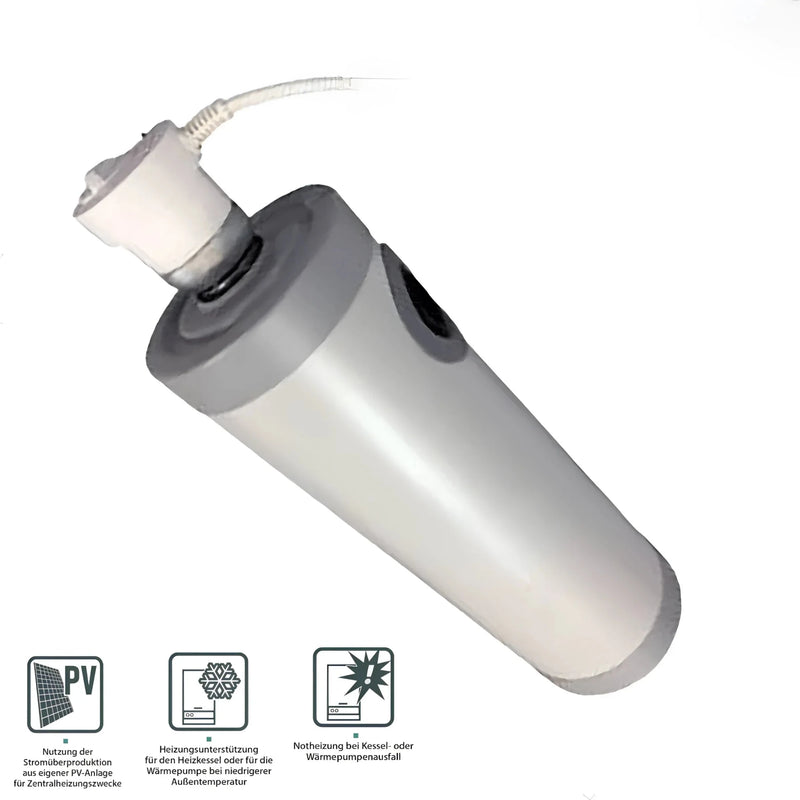

Das Bundle kombiniert das MDC 230 Heizmodul mit einer 1,5-kW-Elektroheizpatrone für den Betrieb an 230 V. Die Ausführung ist besonders für kleinere Zusatzheizleistungen im Heizkreis interessant, zum Beispiel in Verbindung mit Festbrennstoffkesseln, wasserführenden Kaminanlagen, Gas- oder Ölkesseln sowie Wärmepumpen.
Technik & Ausstattung

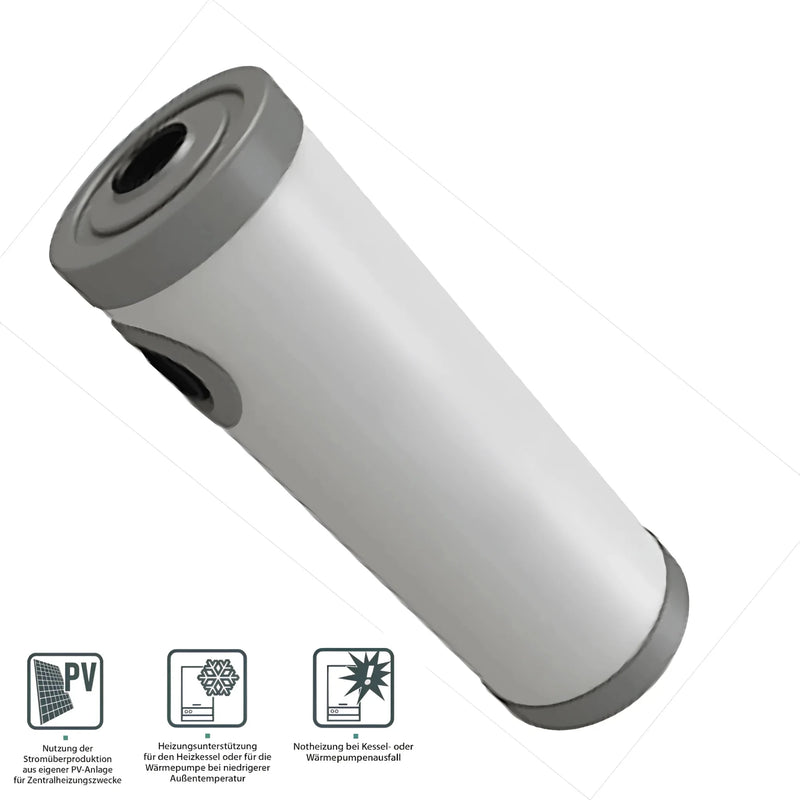

Das MDC 230 ist als elektrisches Heizmodul für Zentralheizungsanlagen aufgebaut. Der Stahlbehälter ist innen als Rohstahl ausgeführt, außen pulverbeschichtet und mit einer 50 mm starken Polyurethanschaum-Wärmeisolierung versehen. Die Außenverkleidung besteht aus Kunststoff, der Deckel aus ABS-Kunststoff.

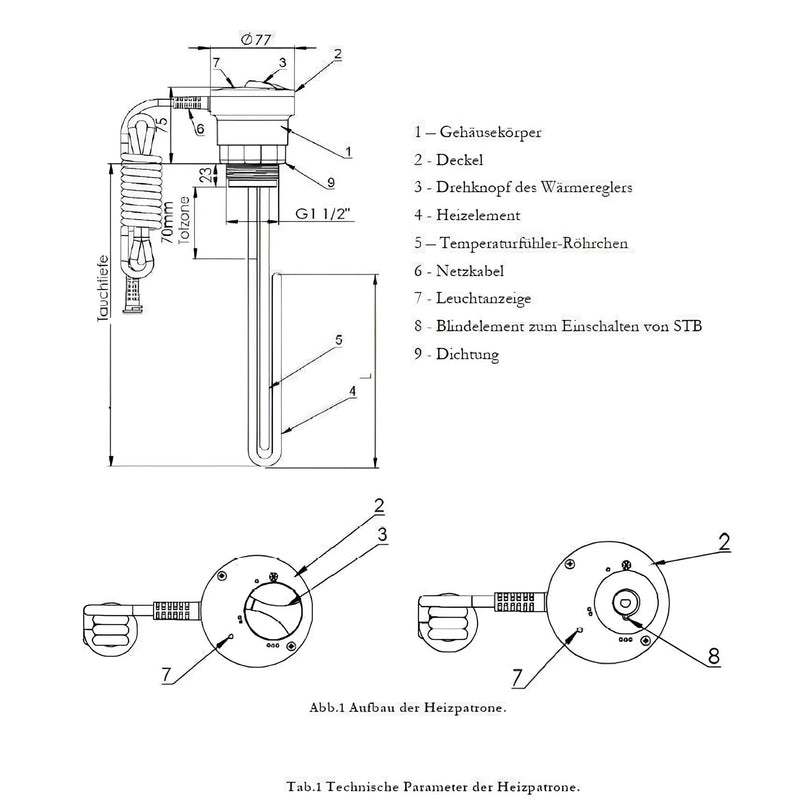

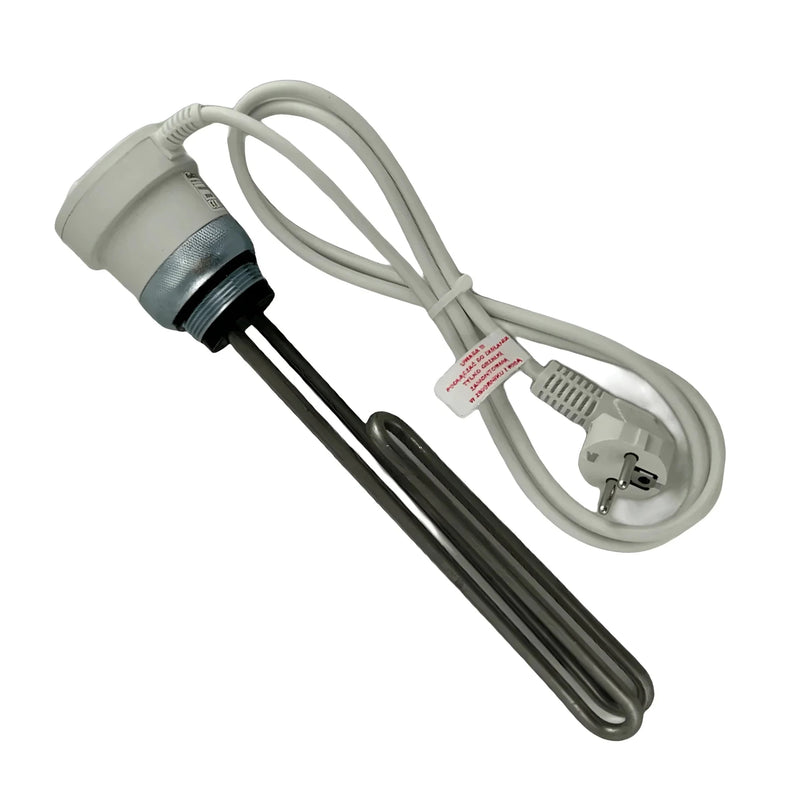

Die im Bundle enthaltene 1,5-kW-Heizpatrone arbeitet mit 230 V Einphasenstrom. Sie verfügt über eine stufenlose Temperatureinstellung, eine rote Leuchtanzeige für den Heizbetrieb und einen nicht selbsttätigen Sicherheitstemperaturbegrenzer. Das Heizmodul ist für den Einsatz mit Wasser oder einem geeigneten Glykolgemisch bis maximal 50 Prozent Konzentration vorgesehen.
Vorteile im Alltag
Das Bundle bietet eine kompakte Möglichkeit, zusätzliche elektrische Wärme direkt in den Heizkreis einzubringen. Dadurch kann eine bestehende Heizungsanlage flexibel unterstützt werden, ohne dass dafür ein separater Wärmeerzeuger mit Brennstofflagerung erforderlich ist.
Die 1,5-kW-Ausführung ist für Anwendungen geeignet, bei denen keine hohe elektrische Zusatzleistung benötigt wird. In Verbindung mit einer fachgerechten hydraulischen Einbindung und passender Regelung kann das Heizmodul auch für einfache Nachheiz-, Frostschutz- oder Stromüberschusskonzepte eingesetzt werden.
Systemintegration & Kompatibilität

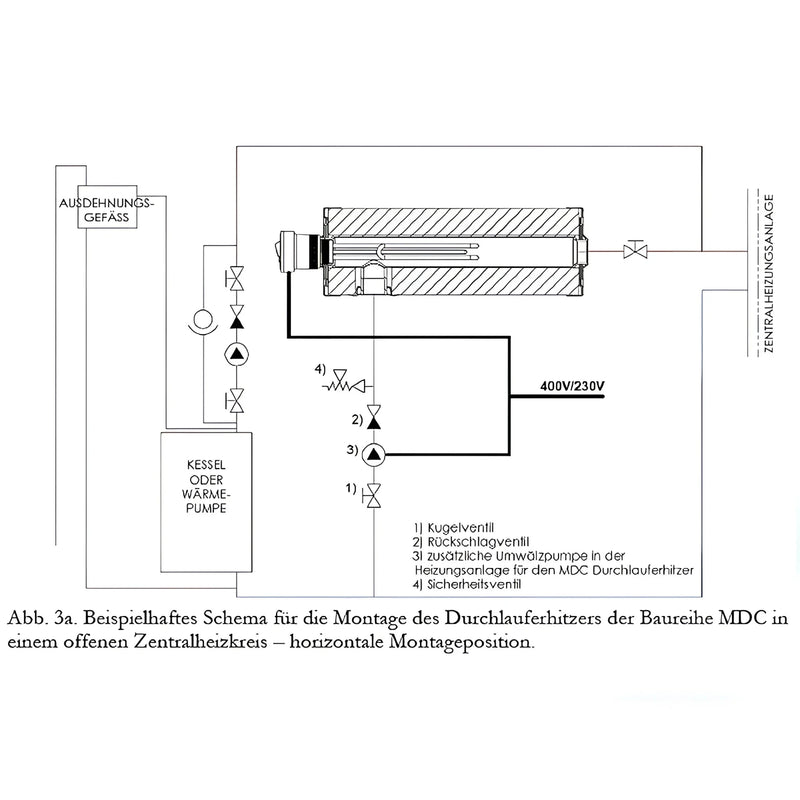

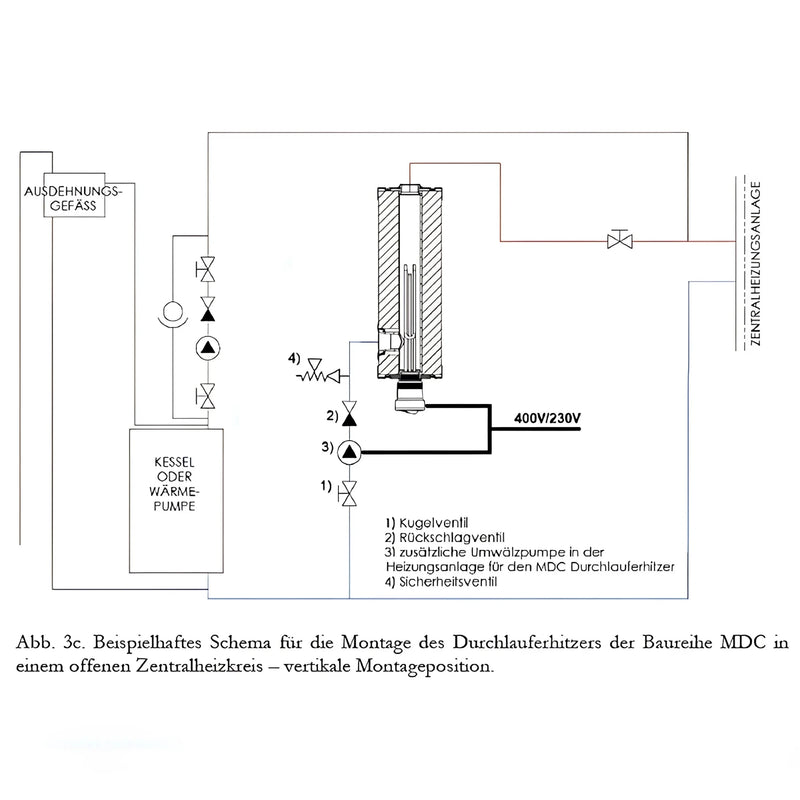

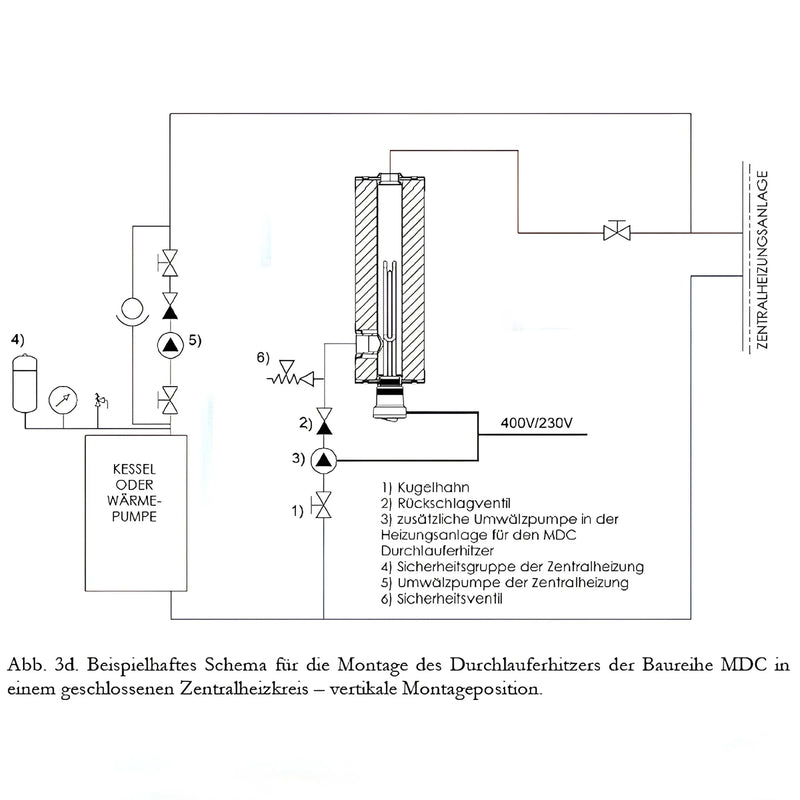

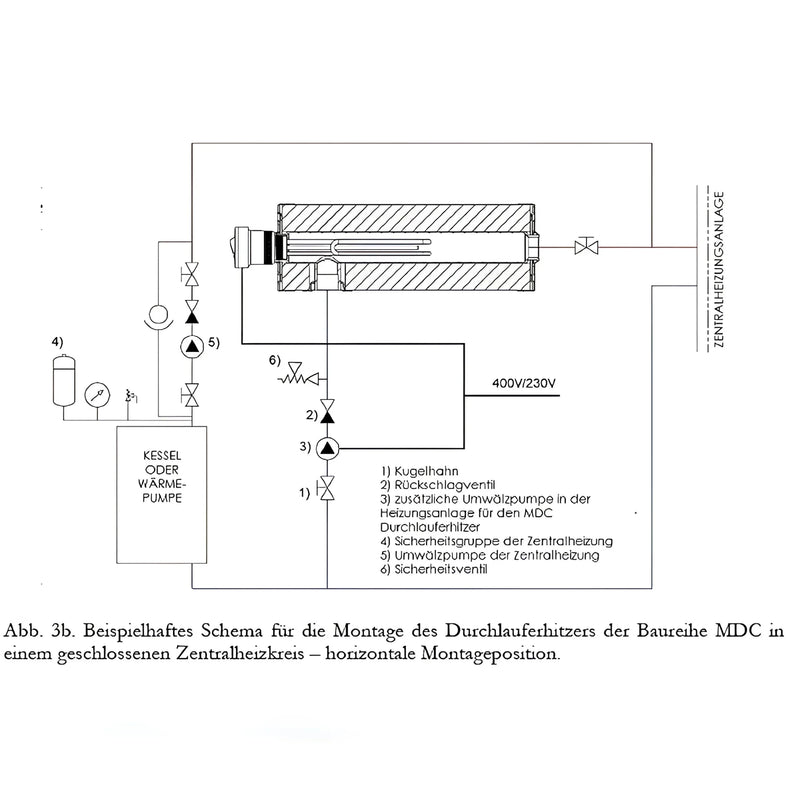

Das MDC 230 wird im Parallelheizkreis am Vorlauf oder Rücklauf der Hauptwärmequelle eingebunden. Für den ordnungsgemäßen Betrieb ist eine zusätzliche Umwälzpumpe erforderlich, damit der notwendige Mindestdurchfluss durch das Heizmodul sichergestellt wird.
Die Einbindung kann in offenen oder geschlossenen Zentralheizungsanlagen erfolgen, sofern die passenden Sicherheitseinrichtungen vorhanden sind. Ein Sicherheitsventil mit geeignetem Öffnungsdruck sowie eine fachgerechte elektrische Absicherung und Regelungsanbindung sind bauseits zu berücksichtigen.
Technische Daten im Überblick
Die folgenden Angaben beziehen sich auf das Bundle aus MDC 230 Heizmodul und 1,5-kW-Elektroheizpatrone.
| Nennleistung | 1,5 kW |
| Energiequelle | Strom |
| Spannung | 230 V |
| Phasen | 1-phasig |
| Leistungsaufnahme | 1.500 W |
| Max. Betriebsdruck | 10 bar / 1,0 MPa |
| Max. Betriebstemperatur MDC | 90 °C |
| Max. Temperatureinstellung Heizpatrone | ca. 65 °C |

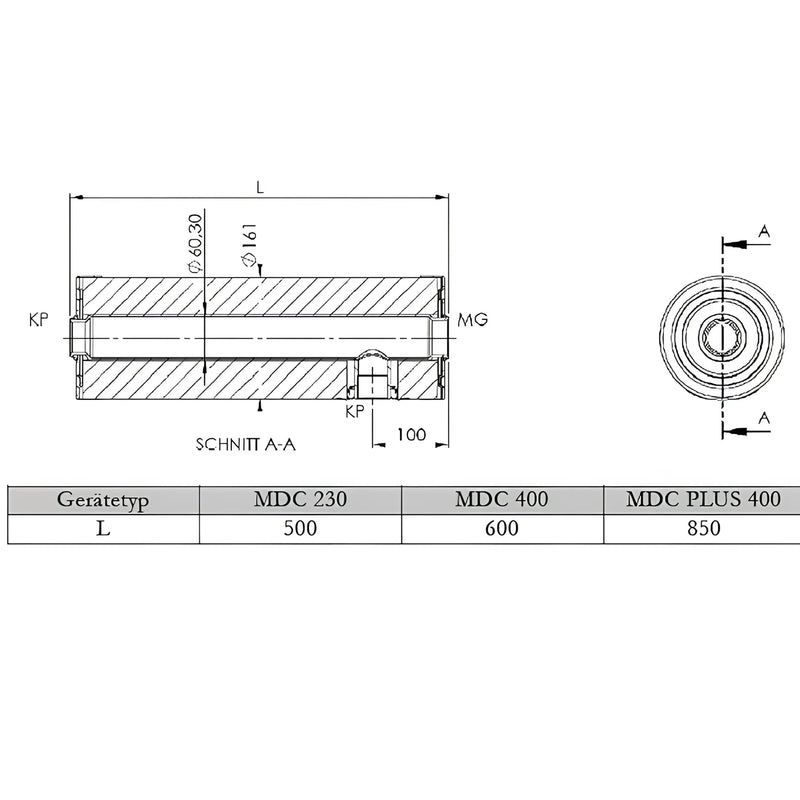

| Anschlussgröße Heizmodul | Innengewinde G 1 1/4 Zoll |
| Anschlussgewinde Heizpatrone | 1 1/2 Zoll |
| Material | Stahlbehälter, innen Rohstahl, außen pulverbeschichtet |
| Dämmung | 50 mm Polyurethanschaum |
Montage
Die Montage des Heizmoduls, die hydraulische Einbindung und die elektrische Prüfung müssen fachgerecht erfolgen. Das MDC 230 wird in den Heizkreis eingebunden und darf erst betrieben werden, wenn die Anlage vollständig befüllt, entlüftet und auf Dichtheit geprüft wurde.

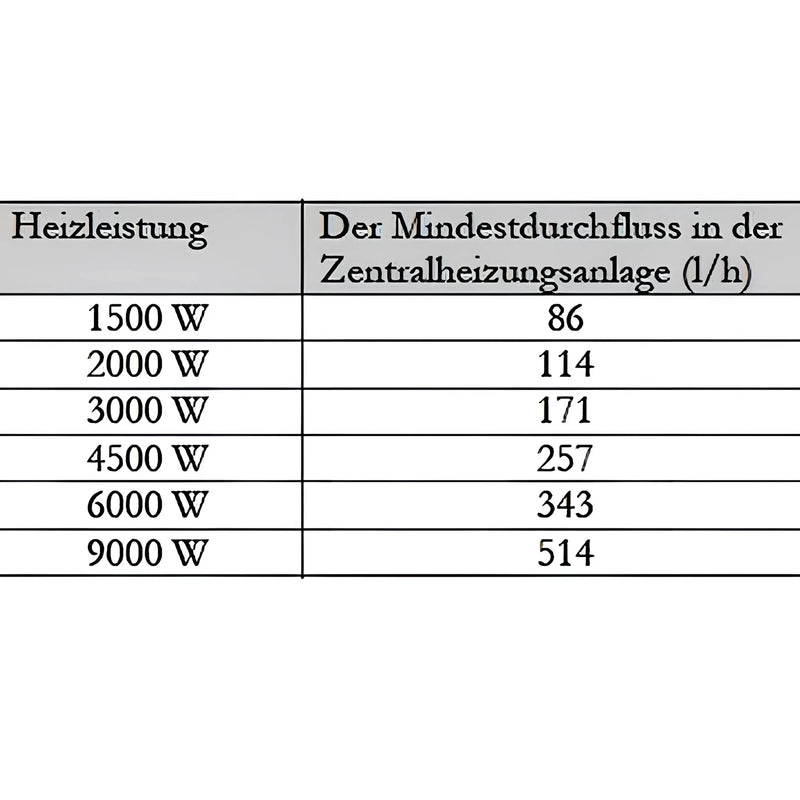

Für die 1,5-kW-Ausführung ist ein Mindestdurchfluss von 86 l/h in der Zentralheizungsanlage sicherzustellen. Die zusätzliche Umwälzpumpe ist so vorzusehen, dass sie zusammen mit der Heizpatrone arbeitet und die Wärme zuverlässig aus dem Modul abgeführt wird.
Hinweise
Das Heizmodul darf nicht trocken betrieben werden. Sicherheitsventil, Entlüftung, Mindestdurchfluss, elektrische Absicherung und Regelungsanbindung sind vor Inbetriebnahme zu prüfen. Zwischen Sicherheitsventil und Heizmodul dürfen keine Absperrarmaturen montiert werden.
Bei Nutzung von Photovoltaik-Überschuss ist eine passende externe Regelung oder Schaltlogik erforderlich. Das Heizmodul selbst ersetzt keine Anlagenplanung, Heizlastberechnung oder fachgerechte elektrische Dimensionierung.
Lieferumfang
- 1 x GEMA MDC 230 Heizmodul
- 1 x 1,5 kW Elektroheizpatrone gemäß Bundle-Ausführung
