Produktüberblick & Einsatzbereich
Das GEMA MDC PLUS 400 Heizmodul 9,0 kW ist ein elektrisches Nachheizmodul für Zentralheizungsanlagen und wird als zusätzliche Wärmequelle in den Heizkreis eingebunden. Es eignet sich zur unterstützenden Erwärmung von Heizungswasser, wenn eine bestehende Hauptwärmequelle ergänzt, ein Frostschutz unterstützt oder elektrische Energie gezielt in Wärme umgesetzt werden soll.
Das Bundle kombiniert das MDC PLUS 400 Heizmodul mit einer 9,0-kW-Elektroheizpatrone für den Betrieb an 400 V. Diese Ausführung ist die leistungsstärkste Variante innerhalb der dokumentierten MDC-Baureihe und eignet sich für Anwendungen, bei denen eine hohe elektrische Zusatzleistung im Heizkreis benötigt wird.
Technik & Ausstattung

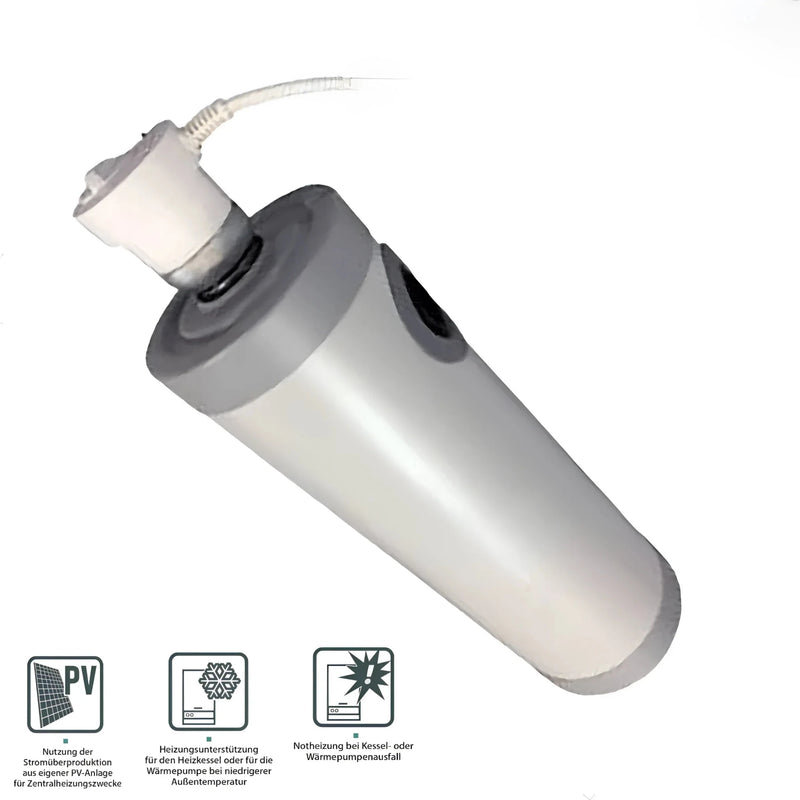

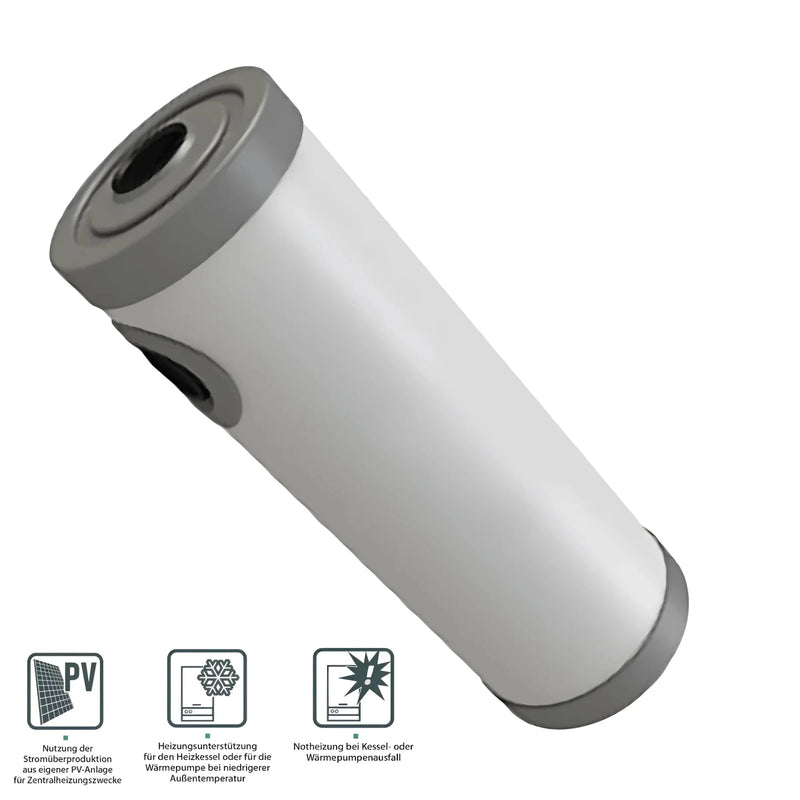

Das MDC PLUS 400 ist als elektrisches Heizmodul für Zentralheizungsanlagen aufgebaut. Der Stahlbehälter ist innen als Rohstahl ausgeführt, außen pulverbeschichtet und mit einer 50 mm starken Polyurethanschaum-Wärmeisolierung versehen. Die Außenverkleidung besteht aus Kunststoff, der Deckel aus ABS-Kunststoff.

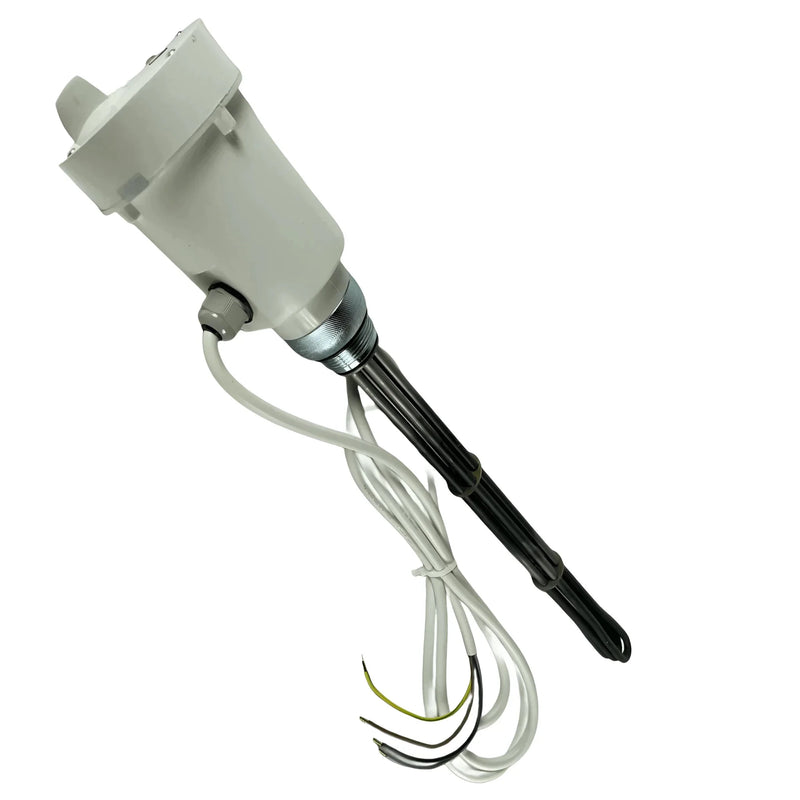

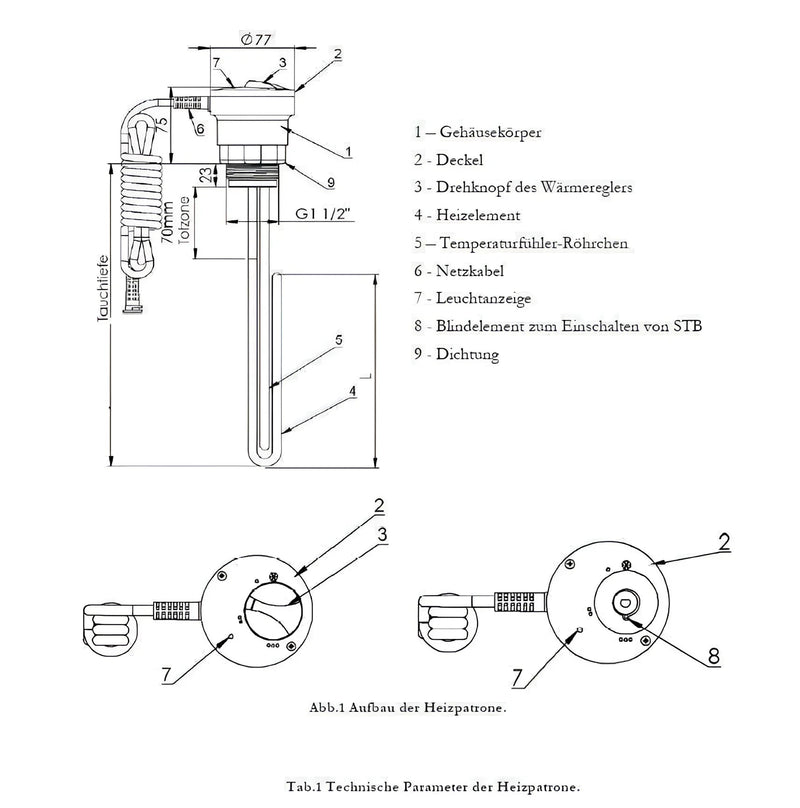

Die im Bundle enthaltene 9,0-kW-Heizpatrone arbeitet mit 3~400 V Dreiphasenstrom. Sie verfügt über eine stufenlose Temperatureinstellung, Leuchtanzeigen für Netzanschluss und Heizbetrieb sowie einen nicht selbsttätigen Sicherheitstemperaturbegrenzer. Das Heizmodul ist für den Einsatz mit Wasser oder einem geeigneten Glykolgemisch bis maximal 50 Prozent Konzentration vorgesehen.
Vorteile im Alltag
Das Bundle bietet eine kompakte Möglichkeit, zusätzliche elektrische Wärme direkt in den Heizkreis einzubringen. Dadurch kann eine bestehende Heizungsanlage flexibel unterstützt werden, ohne dass dafür ein separater Wärmeerzeuger mit Brennstofflagerung erforderlich ist.
Die 9,0-kW-Ausführung eignet sich für Anlagen, bei denen eine hohe elektrische Zusatzleistung benötigt wird. In Verbindung mit einer fachgerechten hydraulischen Einbindung und passender Regelung kann das Heizmodul für Nachheiz-, Frostschutz- oder Stromüberschusskonzepte eingesetzt werden.
Systemintegration & Kompatibilität

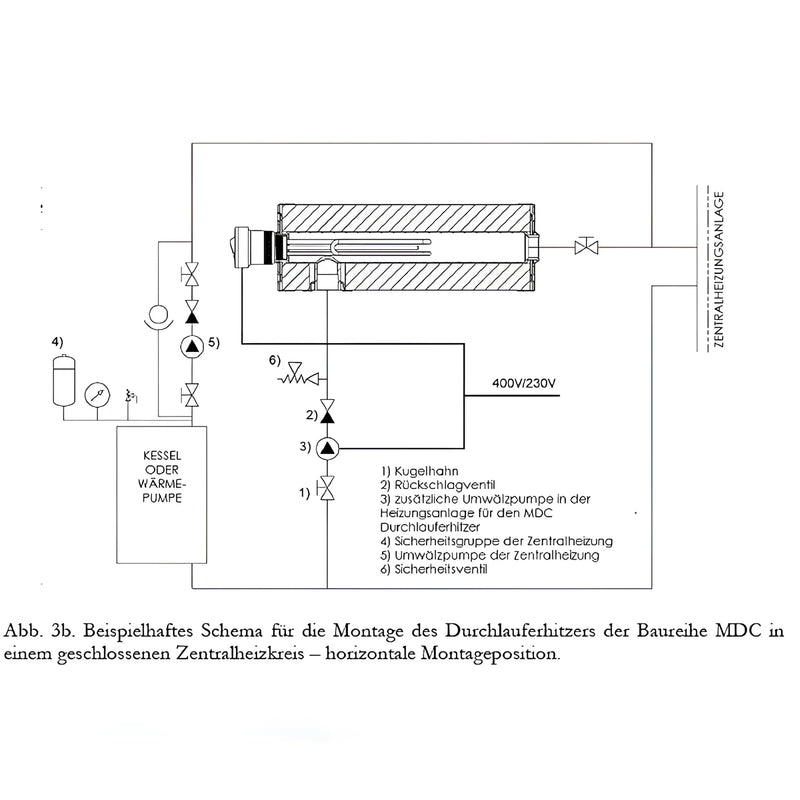

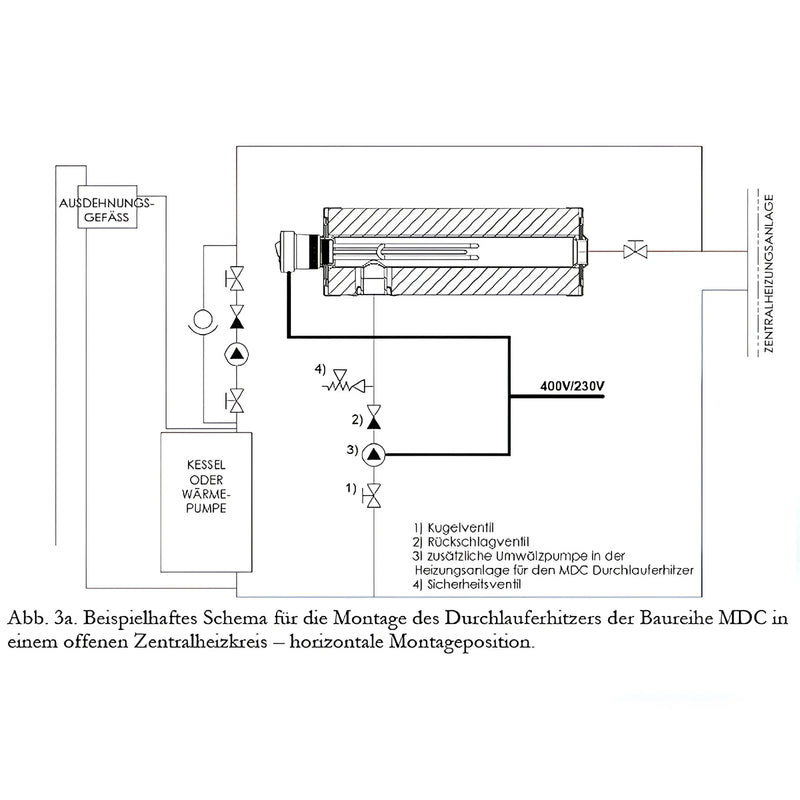

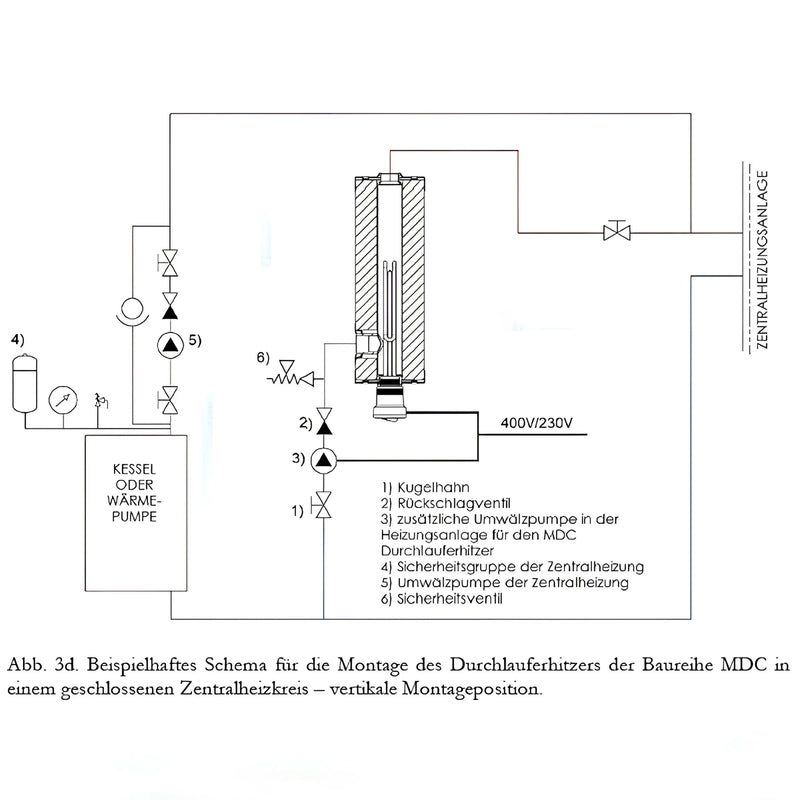

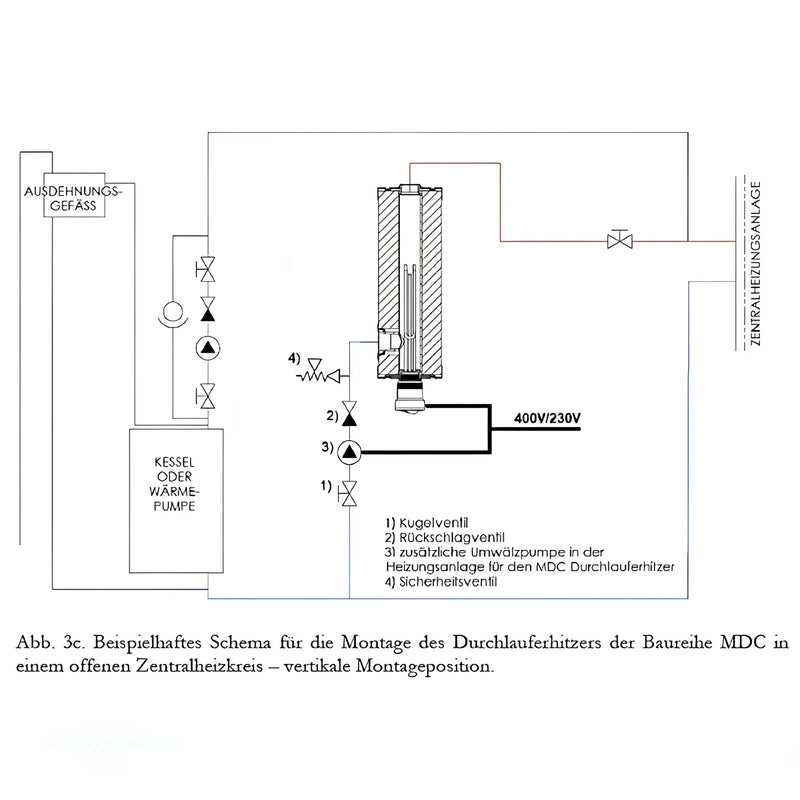

Das MDC PLUS 400 wird im Parallelheizkreis am Vorlauf oder Rücklauf der Hauptwärmequelle eingebunden. Für den ordnungsgemäßen Betrieb ist eine zusätzliche Umwälzpumpe erforderlich, damit der notwendige Mindestdurchfluss durch das Heizmodul sichergestellt wird.
Die Einbindung kann in offenen oder geschlossenen Zentralheizungsanlagen erfolgen, sofern die passenden Sicherheitseinrichtungen vorhanden sind. Ein Sicherheitsventil mit geeignetem Öffnungsdruck sowie eine fachgerechte elektrische Absicherung und Regelungsanbindung sind bauseits zu berücksichtigen.
Technische Daten im Überblick

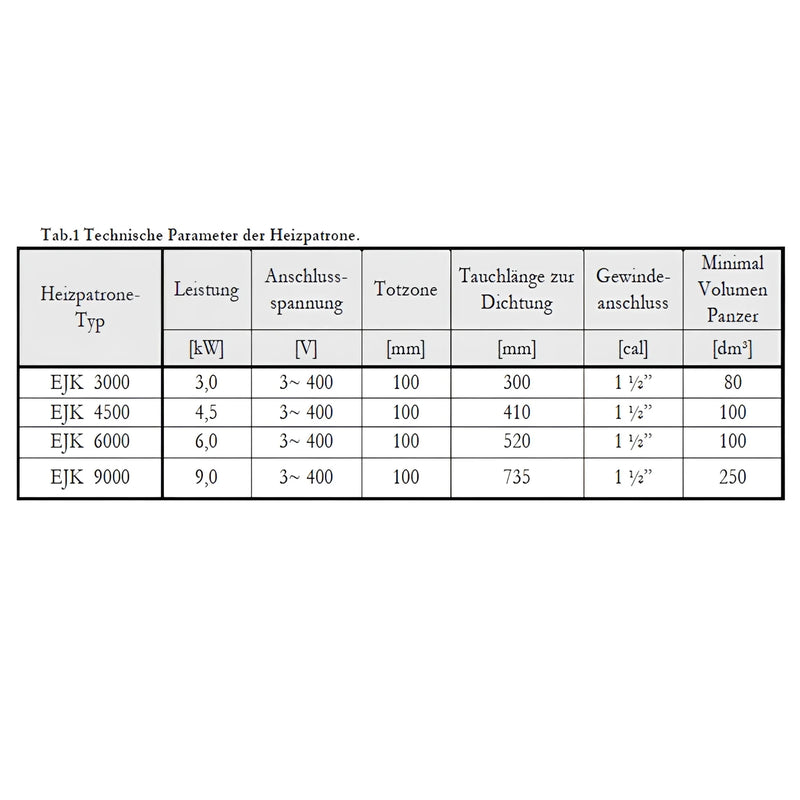

Die folgenden Angaben beziehen sich auf das Bundle aus MDC PLUS 400 Heizmodul und 9,0-kW-Elektroheizpatrone.
| Nennleistung | 9,0 kW |
| Energiequelle | Strom |
| Spannung | 400 V |
| Phasen | 3-phasig |
| Leistungsaufnahme | 9.000 W |
| Mindestdurchfluss | 514 l/h |
| Steuerstrom Heizpatrone | 13,0 A |
| Max. Betriebsdruck | 10 bar / 1,0 MPa |
| Max. Betriebstemperatur MDC | 90 °C |
| Max. Temperatureinstellung Heizpatrone | ca. 70 °C |
| Anschlussgröße Heizmodul | Innengewinde G 1 1/4 Zoll |
| Anschlussgewinde Heizpatrone | 1 1/2 Zoll |
| Einbaulänge Heizpatrone | 720 mm |
| Unbeheizter Bereich | 100 mm |

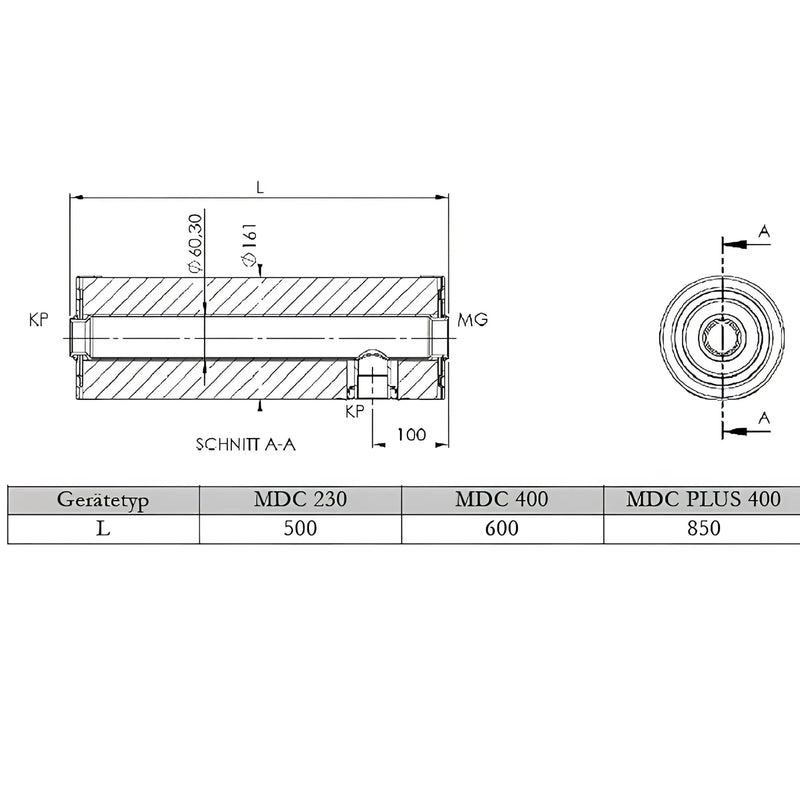

| Gerätelänge MDC PLUS 400 | 850 mm |
| Material Heizmodul | Stahlbehälter, innen Rohstahl, außen pulverbeschichtet |
| Dämmung | 50 mm Polyurethanschaum |
Montage
Die Montage des Heizmoduls, die hydraulische Einbindung und die elektrische Prüfung müssen fachgerecht erfolgen. Das MDC PLUS 400 wird in den Heizkreis eingebunden und darf erst betrieben werden, wenn die Anlage vollständig befüllt, entlüftet und auf Dichtheit geprüft wurde.

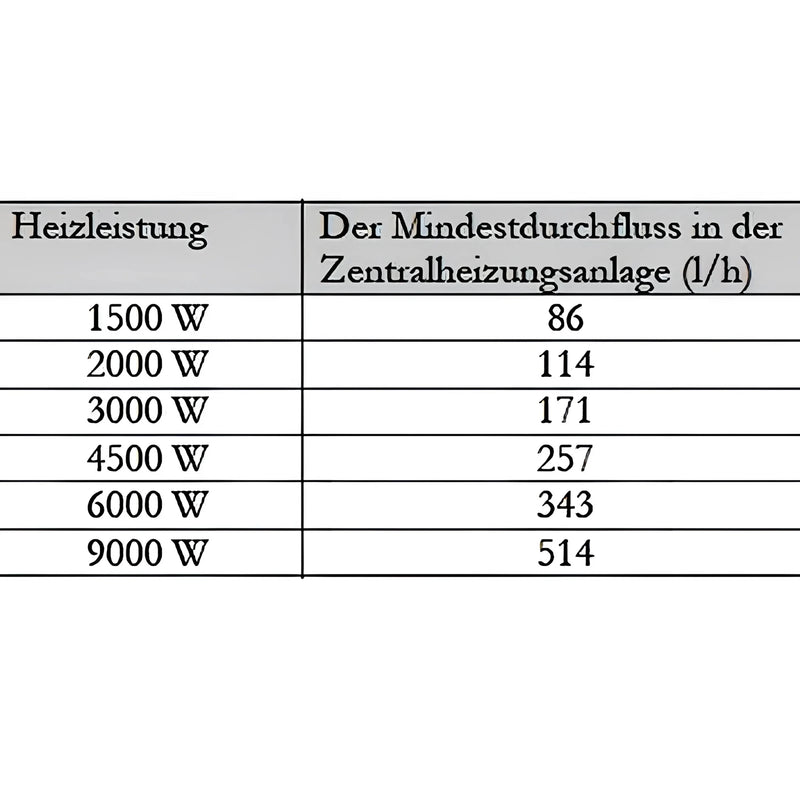

Für die 9,0-kW-Ausführung ist ein Mindestdurchfluss von 514 l/h in der Zentralheizungsanlage sicherzustellen. Die zusätzliche Umwälzpumpe ist so vorzusehen, dass sie zusammen mit der Heizpatrone arbeitet und die Wärme zuverlässig aus dem Modul abgeführt wird.
Hinweise
Das Heizmodul darf nicht trocken betrieben werden. Sicherheitsventil, Entlüftung, Mindestdurchfluss, elektrische Absicherung und Regelungsanbindung sind vor Inbetriebnahme zu prüfen. Zwischen Sicherheitsventil und Heizmodul dürfen keine Absperrarmaturen montiert werden.
Bei Nutzung von Photovoltaik-Überschuss ist eine passende externe Regelung oder Schaltlogik erforderlich. Das Heizmodul selbst ersetzt keine Anlagenplanung, Heizlastberechnung oder fachgerechte elektrische Dimensionierung.
Lieferumfang
- 1 x GEMA MDC PLUS 400 Heizmodul
- 1 x 9,0 kW Elektroheizpatrone gemäß Bundle-Ausführung
