Produktüberblick & Einsatzbereich

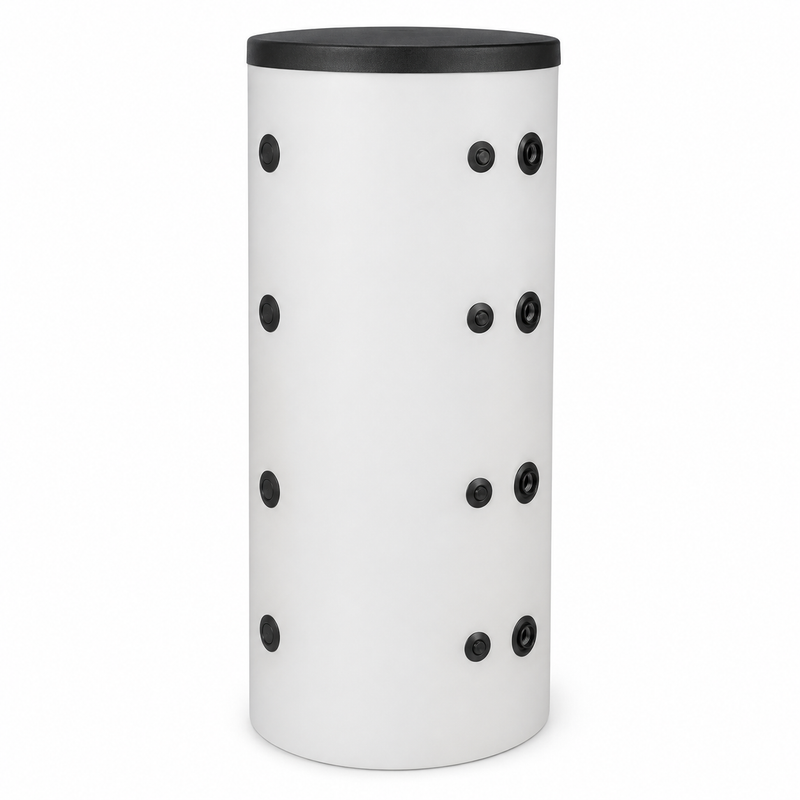

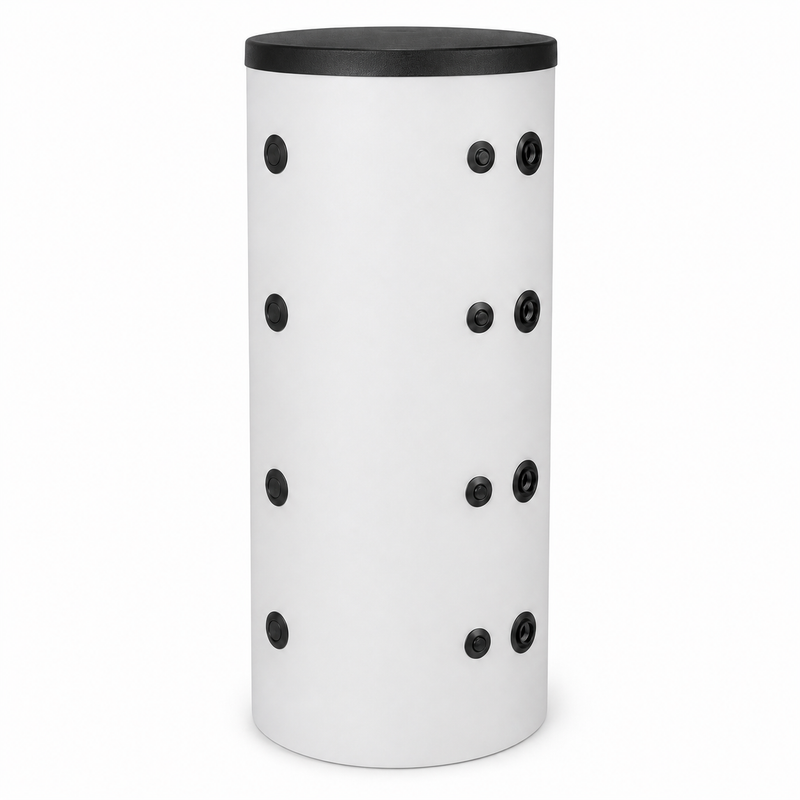

Der Pufferspeicher EPSR 200 ist ein Energie-Pufferspeicher von Schönberg mit integriertem unterem Glattrohrwärmetauscher. Er dient als Wärmespeicher in wassergeführten Heizungsanlagen und kann in Heizungs-, Festbrennstoff-, Solar- und BHKW-Systeme eingebunden werden, wenn die Anlagenplanung dafür ausgelegt ist.

Mit seinem kompakten Speicheraufbau eignet sich der EPSR 200 besonders für technische Anlagenbereiche, in denen Wärme zwischengespeichert, hydraulisch entkoppelt oder über einen unteren Wärmetauscher in das System eingebracht werden soll.

Technik & Ausstattung

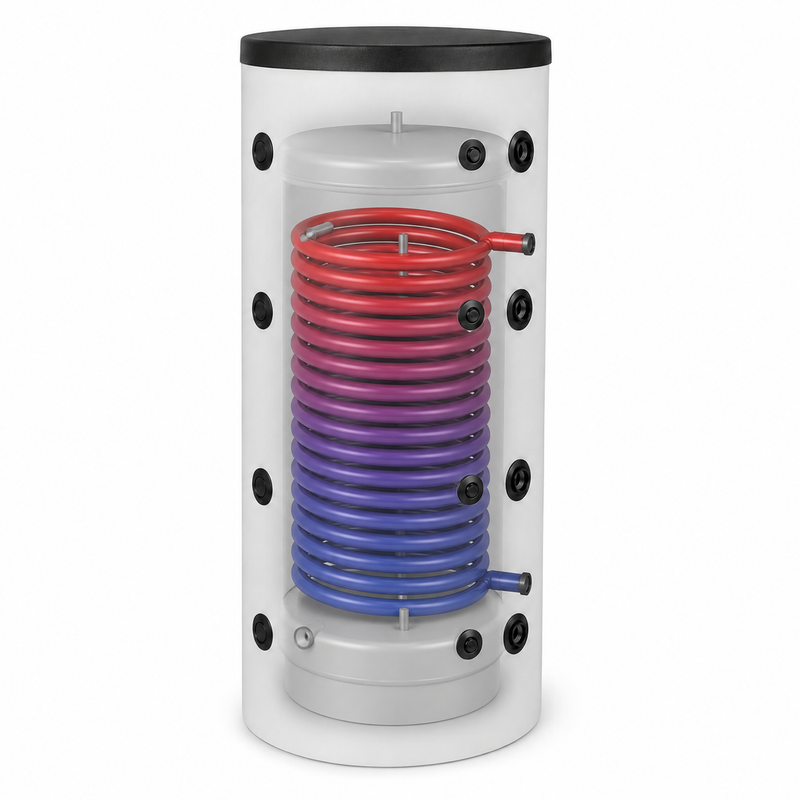

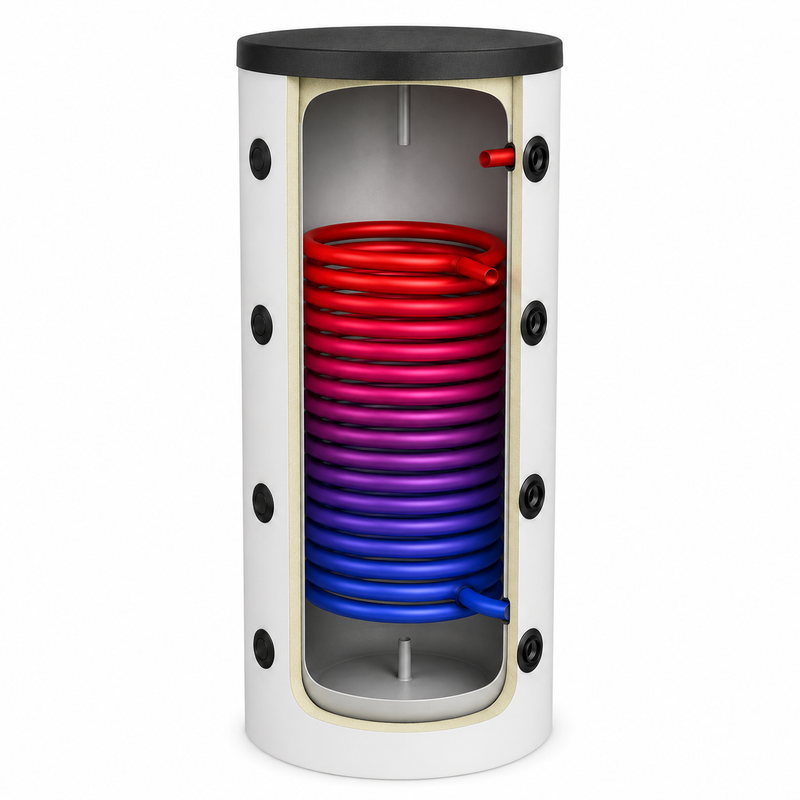

Der Speicherbehälter besteht aus Qualitätsstahl S235JRG2, ist innen roh, außen grundiert und steht auf einem Standring. Im unteren Speicherbereich ist ein fest eingeschweißter Glattrohrwärmetauscher integriert, der für die systemseitige Wärmeübertragung genutzt werden kann.

Die Muffen sind für eine gut zugängliche Montage angeordnet. Der Speicher verfügt über Be- und Entladeanschlüsse, Fühler- und Regleranschlüsse, eine obere Entlüftung sowie vorgesehene Anschlüsse für Elektroheizpatronen in Speichermitte und Speicherboden.

Vorteile im Alltag

Der EPSR 200 unterstützt eine gleichmäßigere Wärmebevorratung im Heizsystem und kann Lastspitzen zwischen Wärmeerzeuger und Heizkreis abpuffern. Die abnehmbare STS-EPS-Isolierung erleichtert die Einbringung, da der Speicher zunächst ohne Dämmmantel an den Aufstellort gebracht werden kann.

Durch die Fühleranschlüsse lässt sich der Speicher in eine passende Regelungslogik der Gesamtanlage einbinden. Die vorgesehenen Stutzen für Elektroheizpatronen schaffen zusätzliche Flexibilität bei der Systemplanung.

Systemintegration & Kompatibilität

Der EPSR 200 ist für wassergeführte Heizungsanlagen vorgesehen und kann als Pufferspeicher in Verbindung mit Wärmeerzeugern, Heizkreisen und passenden Regelungskomponenten eingesetzt werden. Der untere Glattrohrwärmetauscher ermöglicht eine Einbindung von Solar- oder Heizkreisen, sofern Hydraulik und Regelung entsprechend geplant werden.

Für einen sicheren Betrieb sind Sicherheitsventil, Ausdehnungsgefäß, Entlüftung, Fühlerpositionen und hydraulische Anschlusslogik fachgerecht auf die Gesamtanlage abzustimmen.

Montage

Der Speicher wird senkrecht auf einem tragfähigen, ebenen Untergrund aufgestellt. Vor der Einbringung sind Transportweg, Türbreiten, Deckenhöhe, Kippmaß und Montagefreiraum zu prüfen.

Die hydraulische Einbindung, die Montage der Sicherheitseinrichtungen, die Fühlerpositionierung und eine mögliche elektrische Einbindung von Zubehör müssen durch qualifiziertes Fachpersonal nach den geltenden Regeln der Technik erfolgen.

Hinweise

Betriebsdruck und Betriebstemperatur dürfen nicht überschritten werden. Vor der Inbetriebnahme sind Anschlüsse, Entlüftung, Sicherheitsgruppe, Ausdehnungsgefäß und Dichtheit der Anlage zu prüfen.

Elektroheizpatronen dürfen nur an den dafür vorgesehenen Stutzen eingesetzt werden. Die elektrische Installation und Prüfung ist durch eine Elektrofachkraft auszuführen.

Lieferumfang

• Schönberg EPSR 200 Pufferspeicher mit unterem Glattrohrwärmetauscher
