Kihid - puhvermälu ühe soojusvahetiga

SPSR kihiline puhverakumulatsioon – tõhus akumuleerimislahendus kütte-, päikese- ja tahkekütusesüsteemidele

Toote ülevaade

SPSR kihiline puhverpaak on vastupidava konstruktsiooniga soojaveeboiler küttesüsteemidele, päikeseenergia süsteemidele ja koostootmisjaamadele. See ühendab stabiilse paagi konstruktsiooni integreeritud kihilise tehnoloogia ja püsivalt keevitatud sileda toruga soojusvahetiga, tagades seeläbi süsteemi kõrge efektiivsuse ja tagasivoolu usaldusväärse kihistumise.

Ehitus ja materjalid

Paak ja paljastoruline soojusvaheti on valmistatud kvaliteetsest S235JRG2 terasest vastavalt standarditele DIN 4753 ja EN 12897. Sisemus on viimistlemata ja väliskest krunditud. Akumulatsioonipaak toetub kindlalt alusrõngale. Paak on projekteeritud maksimaalse töörõhu jaoks 5 baari ja sellel on kaks pistikupesa elektriliste küttepadrunite jaoks.

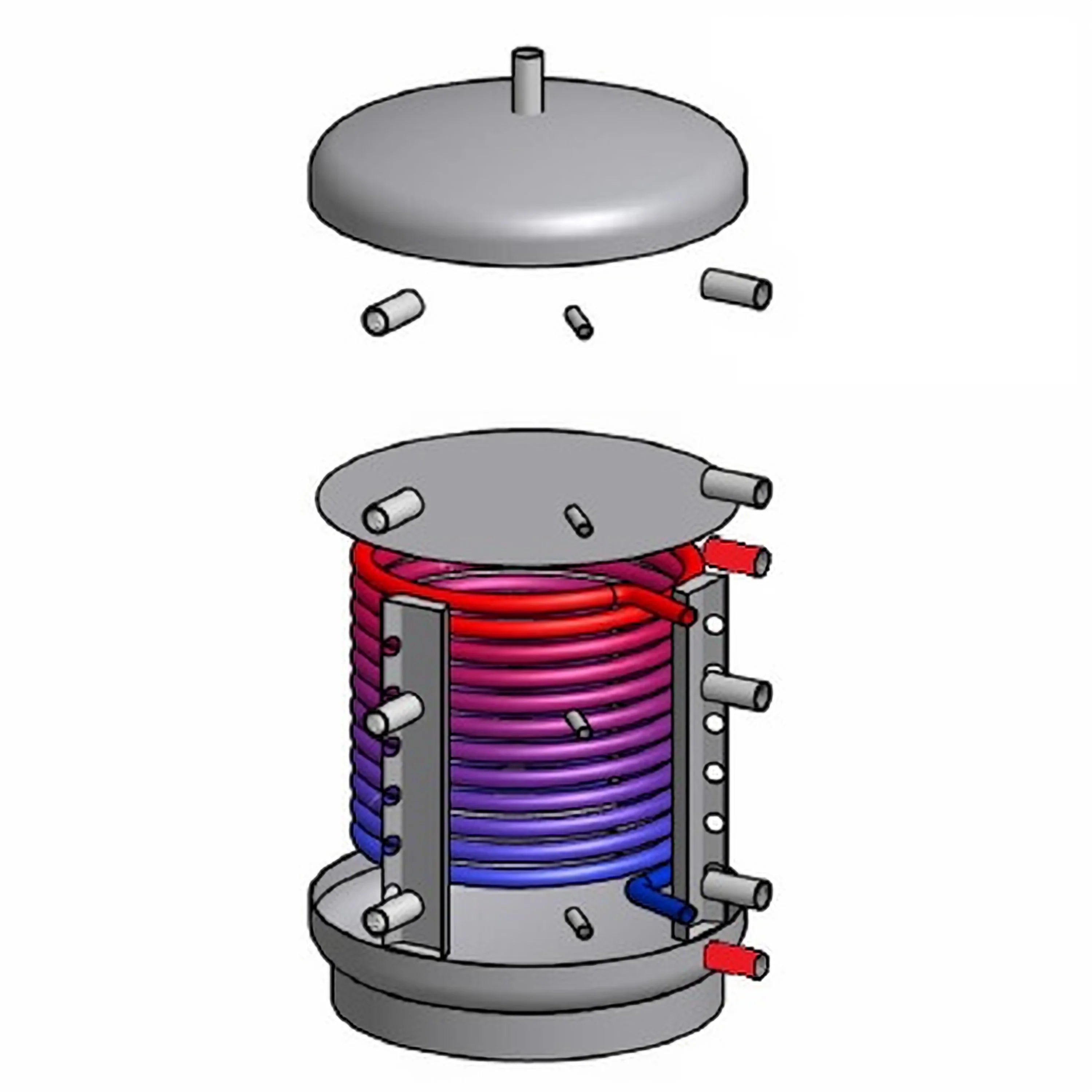

Kihitehnoloogia ja soojusvahetid

Optimaalse kihistumise tagamiseks on akumulatsioonipaaki integreeritud kihistuskanalid ja sisse keevitatud kihistusplaat. Need komponendid vähendavad segunemist ja parandavad temperatuuri kihistumist, suurendades seeläbi kasutatavat soojushulka. Püsivalt keevitatud sileda toruga soojusvaheti tagab tõhusa soojusvahetuse päikese- ja kütteringide vahel.

Ühendused ja paigaldamise lihtsus

90° nurga all olev ühenduskoht hõlbustab mitme puhverpaagi paigaldamist ja ühendamist. See võimaldab kompaktseid süsteemipaigutusi ja lihtsat süsteemide ühendamist. Ühenduste paigutus ja alusrõngas lihtsustavad paigaldamist ja hilisemat hooldust.

Isolatsioonivariandid – EPS AirPor® hall

EPS AirPor® hallist polüstüreenvahtpolüstüreenist isolatsioon on saadaval 100 mm (efektiivsusklass C) ja 130 mm (efektiivsusklass B) paksusega. Isolatsioonis on EPS ühendatud täiendava fliiskihi ja grafiidi nanoosakeste lisandiga, mis vähendab oluliselt soojuskadu tänu suurenenud soojuspeegeldumisele.

Tänu kergele ja täpselt sobivale konstruktsioonile on isolatsioon kiirelt paigaldatav, mehaaniliselt vastupidav ja 100% taaskasutatav. Isolatsiooni kogupaksus ning täiendav põranda- ja katuseisolatsioon tagavad töö ajal märkimisväärse energiasäästu.

Isolatsioonivariant – ülijäik PU-vaht

150 mm paksune ülijäik PU-vahtplastist isolatsioon (600–1000 l mahutitele) ühendab suurepärase isolatsioonivõime RAL 9006 PS-värvi ümbrise ja klemmliistuga hõlpsaks paigaldamiseks. 10 mm polüesterkiust fliis hoiab ära konvektsioonikadud paagi seinal, kaanel ja hülssidel.

Soojusjuhtivusega umbes 0,023 W/mK ja energiatõhususklassiga A pakub see isolatsioon oma valikus parimaid isolatsiooniomadusi ning on ka taaskasutatav ja nahasõbralik.

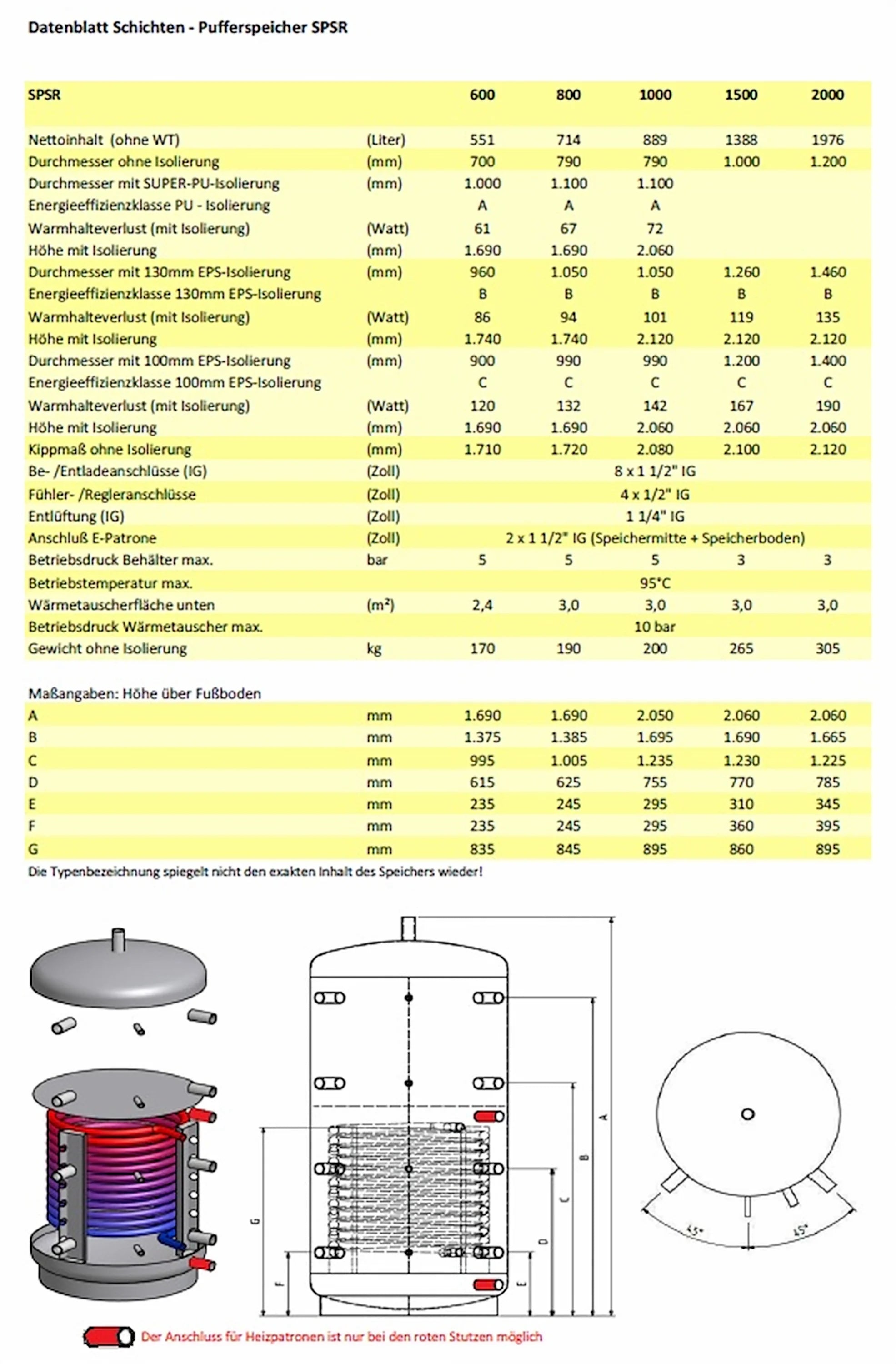

Tehnilised andmed ja seadmed

SPSR on varustatud kihistuskanalite, kihistusplaadi ja püsivalt paigaldatud sileda toruga soojusvahetiga. Muude omaduste hulka kuuluvad töötlemata sise- ja krunditud välispind, kaks pistikupesa elektriliste küttekassettide jaoks ning konstruktsioon kuni 5-baarise töörõhu jaoks.

Eelised ja rakendusvaldkonnad

Sihipärase kihistustehnoloogia, kvaliteetse teraskonstruktsiooni ja tõhusa isolatsiooni kombinatsioon suurendab küttesüsteemide efektiivsust ja vähendab soojuskadu. Kasutusvaldkondade hulka kuuluvad küttesüsteemid, tahkekütuse katlad, päikesesüsteemid ja koostootmisjaamad, samuti kombineeritud energiasüsteemid, mis tuginevad usaldusväärsele temperatuuri kihistumisele.

Keskkond, ohutus ja standardid

Kasutatud materjalid on keskkonnasõbralikud ja suures osas taaskasutatavad.Isolatsioonimaterjalid vastavad üldistele tulekaitsenõuetele (DIN 4102 B2) ja soojusjuhtivuse nõuetele vastavalt standardile DIN EN 12667, mis tähendab, et mahuti vastab kõrgetele ohutus- ja ökoloogilistele standarditele.

Valik, paigaldusjuhised ja hooldus

Valige oma süsteemi vajadustele vastav õige mahutavus ja isolatsioonivariant; standardiseeritud hülsi paigutus hõlbustab integreerimist. Optimaalse jõudluse tagamiseks on soovitatav professionaalne paigaldus koolitatud personali poolt ja ühenduskonfiguratsioonide arvestamine süsteemi planeerimisel.

Tarnekomplekt

• Kihiline akumulatsioonipaak ühe teie valitud soojusvahetiga
• sealhulgas valitud isolatsioon
• Assamblee &võimendi kasutusjuhend
