Produktüberblick & Einsatzbereich

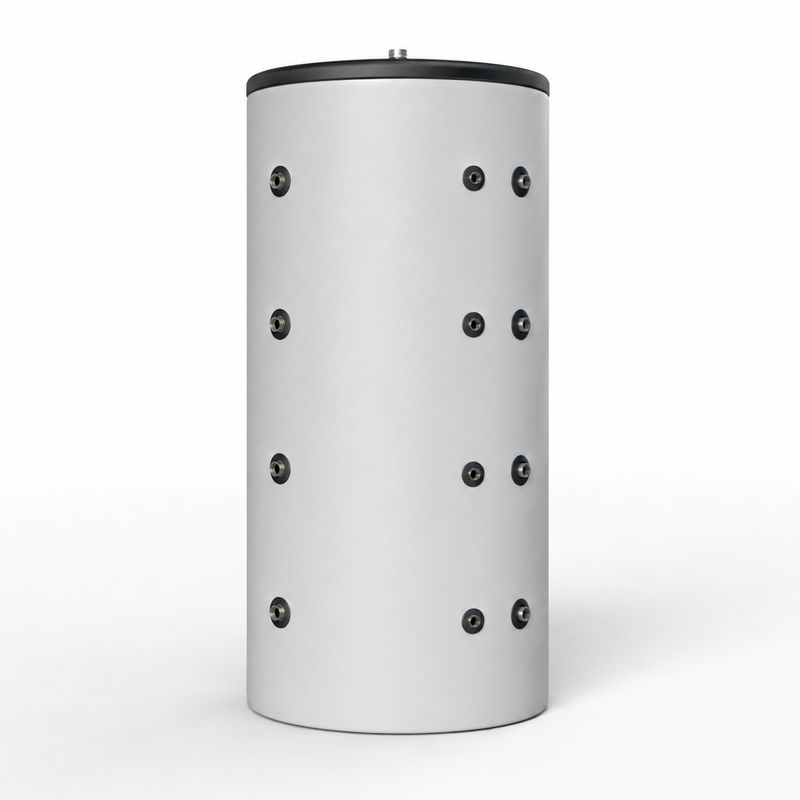

Der Schönberg Heiztechnik SPS 600 ist ein Schichten-Pufferspeicher für geschlossene Heizungsanlagen. Er speichert Heizungswasser, unterstützt die hydraulische Entkopplung zwischen Wärmeerzeuger und Heizkreisen und ermöglicht die zeitversetzte Nutzung bereitgestellter Wärmeenergie.

Mit 551 Litern Nettoinhalt eignet sich der SPS 600 für Anlagen, bei denen ein kompakter Schichtspeicher zur Stabilisierung des Heizsystems und zur besseren Nutzung thermischer Energie eingesetzt werden soll.

Technik & Ausstattung

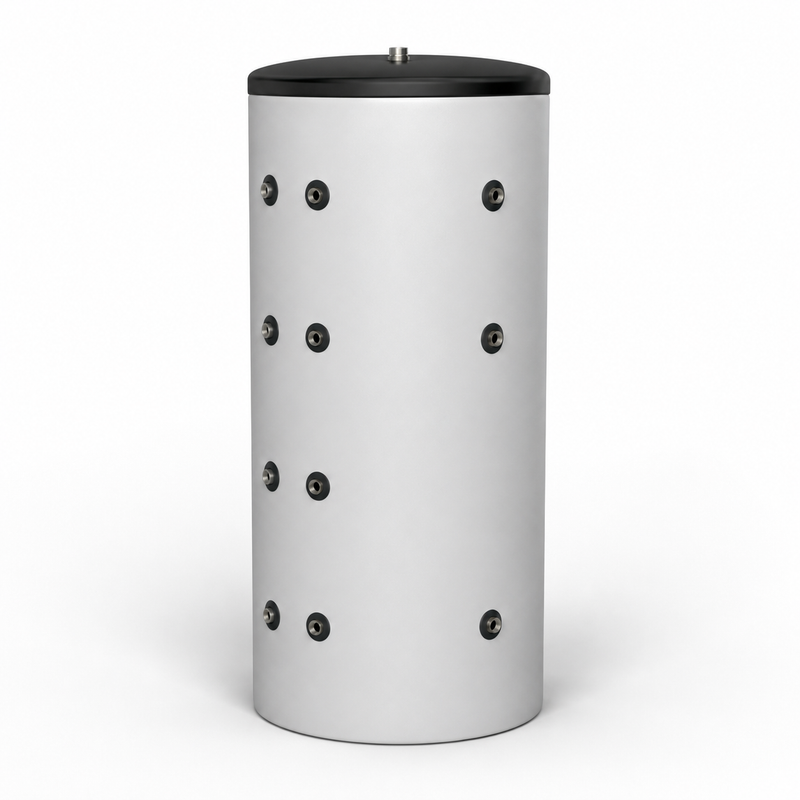

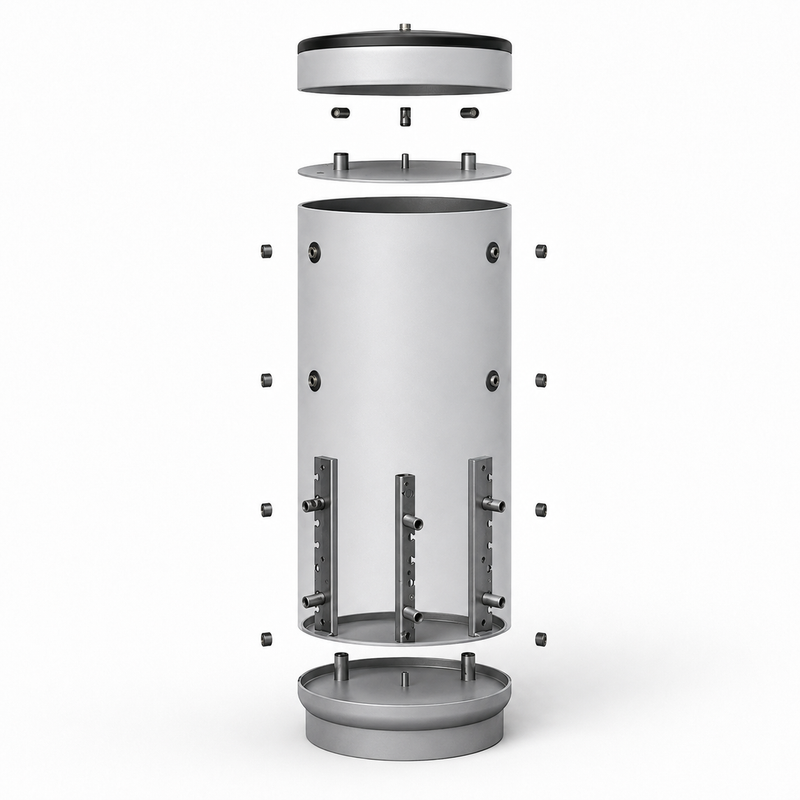

Der Speicher besitzt 8 Be- und Entladeanschlüsse mit 1 1/2" Innengewinde, 4 Fühler- und Regleranschlüsse mit 1/2" Innengewinde sowie eine Entlüftung mit 1 1/4" Innengewinde. Für geeignete elektrische Heizpatronen sind zwei separate Anschlüsse mit 1 1/2" Innengewinde vorgesehen.

Je nach Ausführung kann der SPS 600 mit 100 mm EPS-Isolierung, 130 mm EPS-Isolierung oder 150 mm EPS-Vakuum-Isolierung eingesetzt werden. Dadurch stehen unterschiedliche Dämmklassen für verschiedene Anforderungen an Wärmeverlust und Einbausituation zur Verfügung.

Vorteile im Alltag

Der Schichten-Pufferspeicher hilft dabei, Wärmeenergie zwischenzuspeichern und gleichmäßiger an die Heizkreise abzugeben. Dadurch kann die Heizungsanlage ruhiger arbeiten, Lastspitzen besser abfangen und die bereitgestellte Wärme bedarfsgerechter nutzen.

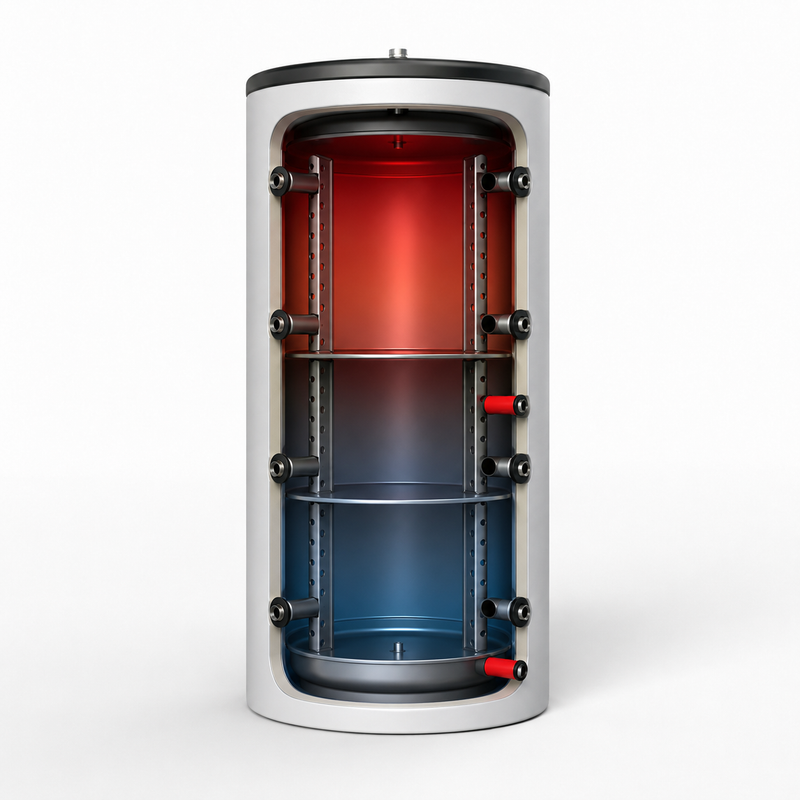

Die verschiedenen Anschlusszonen erleichtern die hydraulische Einbindung in temperaturgeschichtete Anlagenkonzepte. Die vorbereiteten Fühleranschlüsse unterstützen eine saubere Regelung und Temperaturüberwachung im System.

Systemintegration & Kompatibilität

Der SPS 600 ist für den Einsatz im Heizwasserkreis vorgesehen und kann in Anlagen mit Wärmeerzeugern, Heizkreisen und passenden Sicherheitskomponenten eingebunden werden. Die konkrete Anschlussbelegung richtet sich nach Anlagenplanung, Temperaturzonen und hydraulischem Konzept.

Elektrische Heizpatronen dürfen ausschließlich an den dafür markierten Anschlüssen eingesetzt werden. Der Speicher ist nicht für Trinkwasser vorgesehen und wird nicht als Brauch- oder Trinkwasserspeicher verwendet.

Montage

Aufstellung, hydraulischer Anschluss, Dämmmontage, Druckabsicherung und Inbetriebnahme erfolgen durch qualifiziertes Fachpersonal. Der Speicher wird auf einem tragfähigen, ebenen und frostfreien Untergrund aufgestellt. Anschlüsse, Entlüftung, Fühlerhülsen und Wartungsbereiche müssen zugänglich bleiben.

Hinweise

Der Speicher ist ausschließlich für geschlossene Heizwasserkreise vorgesehen. Eine Verwendung als Trinkwasserspeicher ist nicht vorgesehen. Sicherheitsventil, Ausdehnungsgefäß und weitere Sicherheitseinrichtungen sind passend zur Anlagenplanung auszulegen.

Elektrische Heizpatronen dürfen nur spannungsfrei montiert und ausschließlich durch Elektrofachkräfte angeschlossen werden. Der Betrieb einer Heizpatrone ohne ausreichende Befüllung des Speichers ist zu vermeiden.

Lieferumfang

• Schönberg Heiztechnik SPS 600 Schichten-Pufferspeicher
• Dämmung entsprechend gewählter Ausführung, sofern als Variante enthalten
