Küttekontuuri jaotur pumbagrupi ja kolmekäigulise segistiga

Küttekontuuri jaoturite tooteülevaade

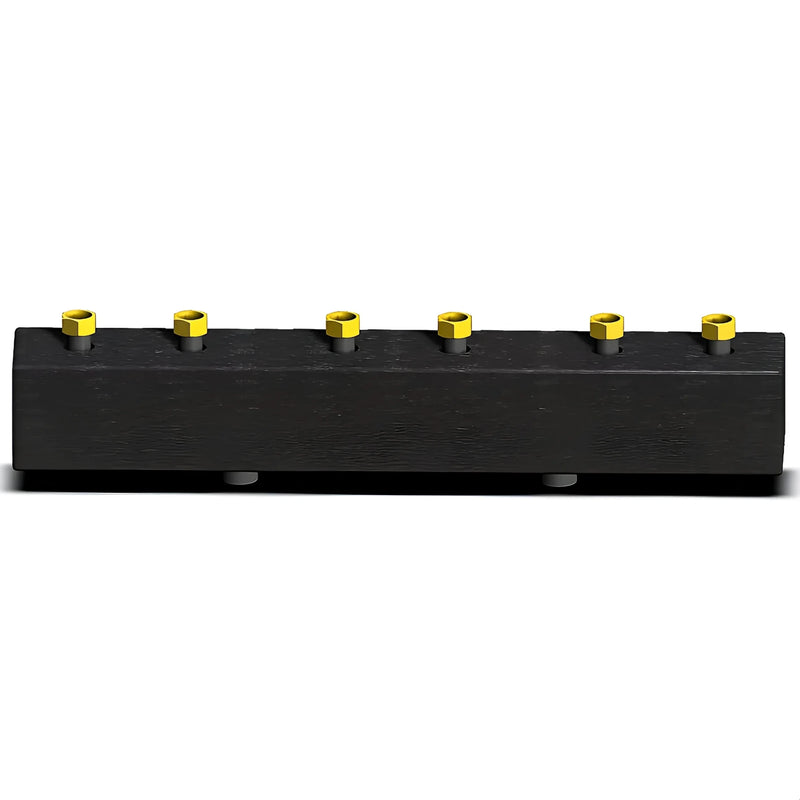

Kvaliteetne Sunex kütteringi kollektor ühendab endas vastupidava teraskonstruktsiooni korrosioonikindlate messingmutrite ja 30 mm paksuse EPP-isolatsiooniga. See on saadaval DN20 ja DN25 versioonides 2 või 3 kütteringi jaoks ning pakub paindlikke ühendusvõimalusi välis- või sisekeermega.

Tänu kompaktsele disainile ja katla ning küttekontuuri külgede selgele märgistusele on paigaldamine lihtne ja veatu – ideaalne nii uute hoonete kui ka moderniseeritavate hoonete jaoks.

Rakendusvaldkonnad

Olgu tegemist põrandakütte, radiaatorite või segaküttega: küttekontuuri kollektor optimeerib soojusjaotust elamutes, ärihoonetes, kontorites või töökodades. Täpne reguleerimine tagab kõrge mugavuse, eriti erinevate pealevoolutemperatuuridega süsteemides.

Ehitus ja materjalid

Kvaliteetsest terasest kollektori korpus pakub usaldusväärset tuge isegi kõrgetel temperatuuridel ja rõhkudel. Messingmutrid tagavad vastupidava ja korrosioonikindla ühenduse. EPP-isolatsioon minimeerib soojuskadu ja suurendab teie süsteemi efektiivsust.

M8 kinnitusdetailid võimaldavad turvalist seinale paigaldamist ilma täiendavate kronsteinideta, samas kui kõik ühendused jäävad kergesti ligipääsetavaks.

Pumbagrupi tooteülevaade

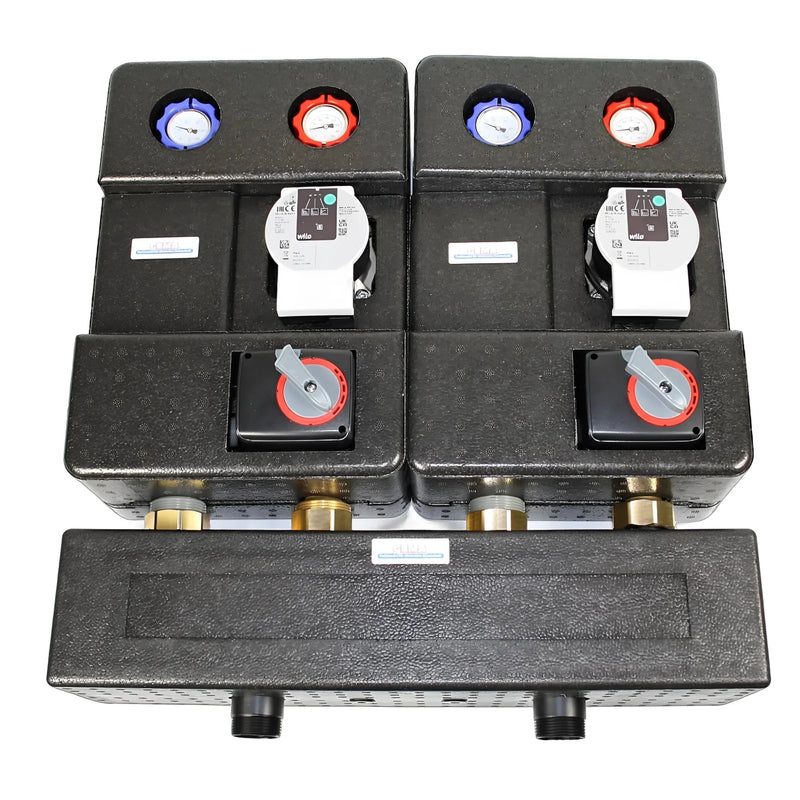

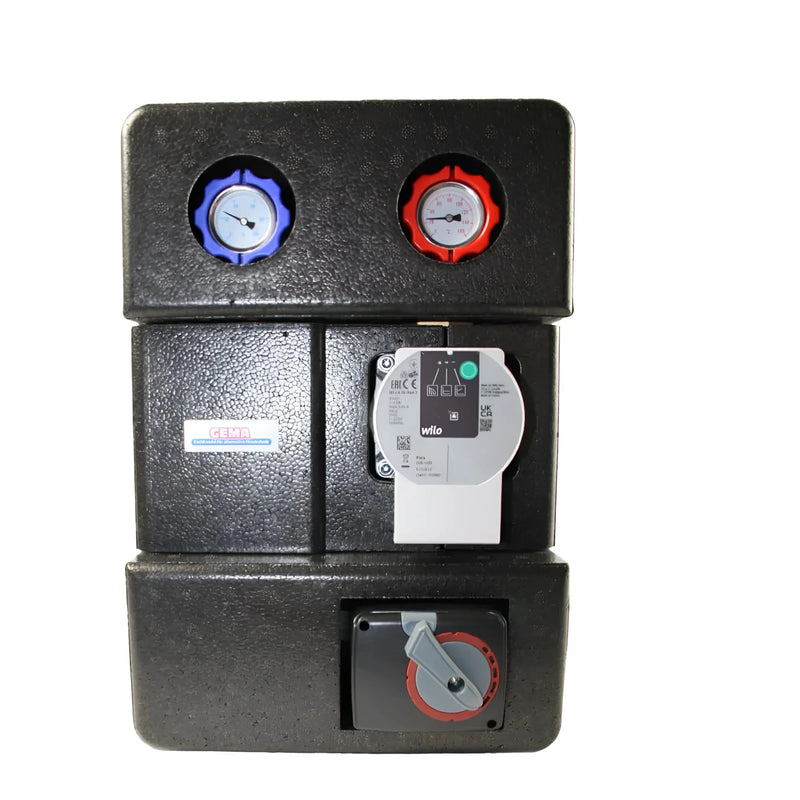

GPO-Sunex DN 25 pumbagrupp ühendab endas Wilo Yonos Para 25/6 suure efektiivsusega pumba ja kolmekäigulise segamisventiili. See tagab täpse temperatuuri reguleerimise ja kütte- ja jahutusvedelike tõhusa ringluse väga erinevates süsteemides.

Kolmekäiguline segamisventiil

Innovatiivne kolmekäiguline segamisventiil juhib kütte- ja jahutusvoogusid täpselt vastavalt vajadusele, tagades ühtlase temperatuurijaotuse. Võimas servomootor tagab ventiili avanemisaja 124 sekundit ja pöördemomendi 8 Nm.

Kvaliteetne EPDM-isolatsioon ja vastupidavad komponendid tagavad usaldusväärse töö paljudeks aastateks.

Wilo Yonos Para suure efektiivsusega pump

Wilo Yonos Para 25/6 pumpa iseloomustab madal energiatarve, vaikne töö ja intelligentsed automaatfunktsioonid. Selle maksimaalne energiatarve on 0,44 A ja energiatõhusus 0,20.

Maksimaalne veesurve: 6 baari, maksimaalne veetemperatuur: 90 °C, voolukiirus: kuni 3 m³/h.

Paigaldamine ja võimalikud kasutusviisid

Tänu kompaktsele disainile ja eelmonteeritud kuulventiilidele on integreerimine olemasolevatesse kütte-, jahutus- või protsessiküttesüsteemidesse vaevatu. Termomeetrid peale- ja tagasivoolutorudes annavad igal ajal täpsed temperatuurinäidud, samas kui pealevoolutoru tagasilöögiklapp hoiab ära soovimatu tagasivoolu.

Ideaalne nii uusehitiste kui ka moderniseerimise jaoks – nii era-, äri- kui ka tööstushoonetes.

Tehnilised andmed

Küttekontuuri jaoturi tehnilised andmed

Versioon: DN25, 2 vooluringi
Mõõtmed (K × S × L): 193 × 137 × 552 mm
Kaal: 6,05 kg
Maksimaalne töötemperatuur: 110 °C
Maksimaalne töörõhk: 6 baari
Maksimaalne võimsus: 54 kW
Maksimaalne voolukiirus: 2,3 m³/h
Ühendus katla poolel: 5/4" AG
Küttekontuuri ühendus: 6/4" IG

Versioon: DN25, 3 vooluringi
Mõõtmed (K × S × L): 193 × 140 × 862 mm
Kaal: 8,49 kg
Jõudlus ja rõhuväärtused nagu kaheahelalisel süsteemil.

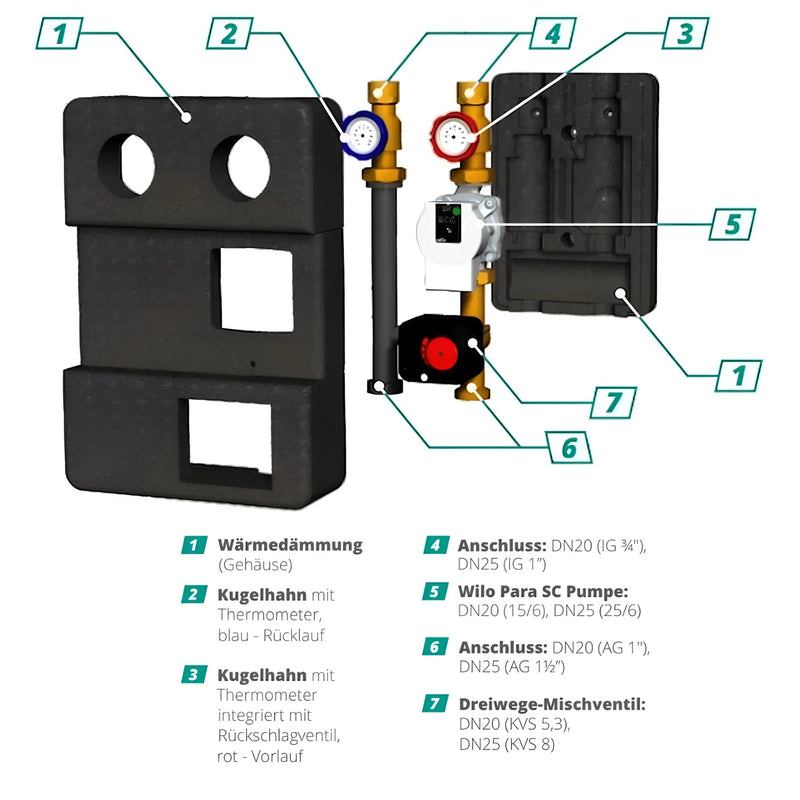

Pumbagrupi tehnilised andmed

Pump: Wilo Yonos Para 25/6 SC
Võimsus: 3–43 W
Teljevahe: 125 mm
Ventiili KVS: 12 m³/h
Ühendused ülal: 2 × 1" IG
Allolevad ühendused: 2 × 1½" AG
Kõrgus/laius/sügavus: 390 × 275 × 140 mm

Kolmekäiguline segamisventiil
Servomootor: 8 Nm, klapi avanemisaeg: 124 s
Isolatsioon: EPDM
Sinine kuulventiil termomeetriga (tagasivool), punane kuulventiil integreeritud tagasilöögiklapiga (pealevool)

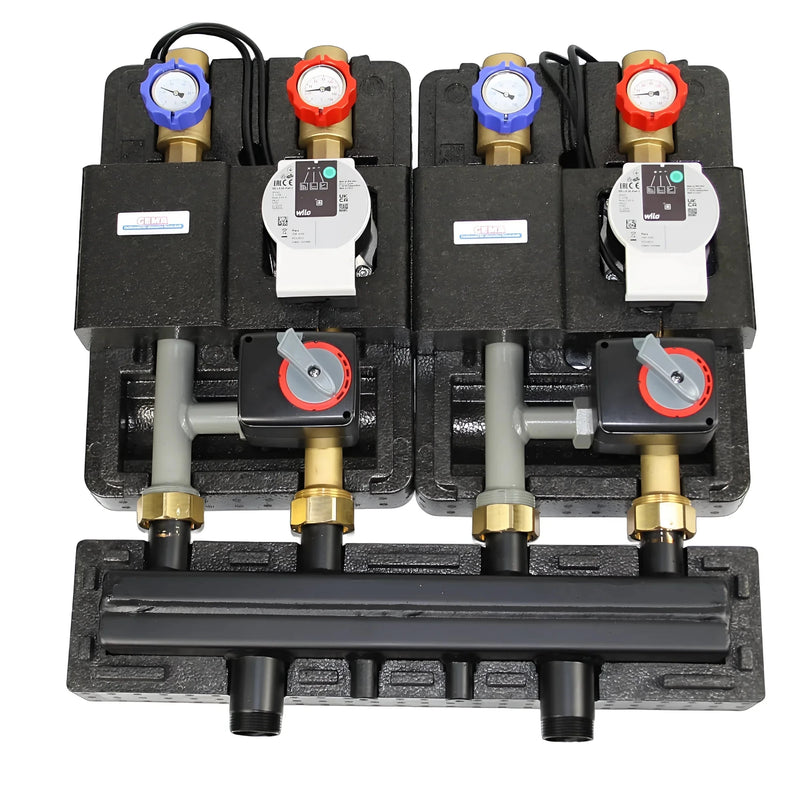

Tarnekomplekt

• Küttekontuuri kollektor DN25 teie valikul
• 2 x GEMA pumbagruppi kolmekäigulise segistiga
