Jaotusriba 2 või 3 kütteahelat SUNEX

Sunex küttekontuuri kollektorid – efektiivne soojusjaotus teie küttesüsteemile

Toote ülevaade

Sunexi kütteringi kollektor on spetsiaalselt loodud radiaatoritega keskküttesüsteemide, põrandakütte ja segaküttesüsteemide jaoks. See võimaldab küttevee usaldusväärset jaotamist kahe või kolme sõltumatu ringluse vahel, pakkudes seega paindlikke rakendusvõimalusi elamutes ja ärihoonetes.

Saadaval kahekontuurilise DN20, kahekontuurilise DN25, kolmekontuurilise DN20 ja kolmekontuurilise DN25 versioonina ning väliskeermega (AG) lihtsate ühendusvõimaluste tagamiseks. Tugev konstruktsioon ja kvaliteetne EPP-isolatsioon tagavad pikaajalise jõudluse ja minimaalse soojuskao.

Rakendusvaldkonnad

Ideaalne nii uusehitiste kui ka moderniseerimise jaoks: olgu tegemist põrandakütte või radiaatoritega, kohandub kollektor teie süsteemiga ja optimeerib soojusjaotust. Erinevate pealevoolutemperatuuridega segasüsteemides on see tänu täpsele juhitavusele eriti hea.

Sunexi kütteringi kollektor tagab ühtlase mugavuse ka ärihoonetes, näiteks kontorites, meditsiinipraksistes ja töökodades. Tänu laiale mudelivalikule saab seda kohandada vastavalt individuaalsetele jõudlusnõuetele.

Ehitus ja materjalid

Jaoturi põhiosa on valmistatud kvaliteetsest terasest, mis töötab usaldusväärselt isegi kõrgetel temperatuuridel ja rõhkudel. Mutrid on messingist ja tagavad korrosioonikindla ühenduse.

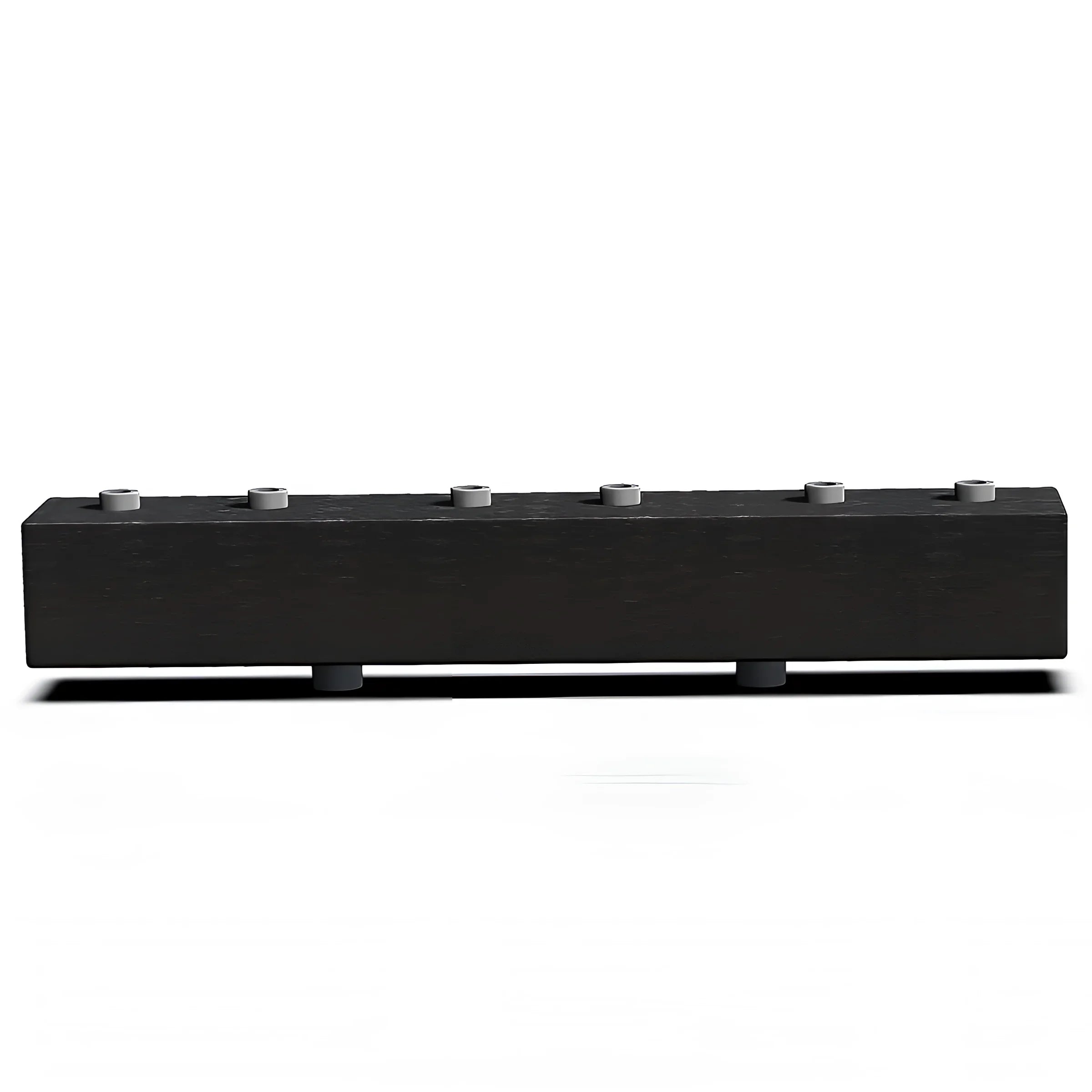

30 mm paksune EPP-isolatsioon vähendab soojuskadu ja parandab süsteemi efektiivsust. M8-kinnitus võimaldab lihtsat ja turvalist seinale paigaldamist ilma täiendavate kronsteinideta.

Tehnoloogia

Maksimaalne töötemperatuur: 110 °C | Maksimaalne töörõhk: 6 baari. Võimsusvahemik 29 kW (ΔT = 20 K, 2 kontuuriga DN20) kuni 54 kW (ΔT = 20 K, 2-/3-kontuuriga DN25).

Maksimaalne voolukiirus: 1,2 m³/h DN20 puhul ja 2,3 m³/h DN25 puhul. Mõõtmed varieeruvad mudeliti vahemikus 193/137/552 mm kuni 193/140/862 mm (K/S/L) ning kaal 5,7–8,9 kg.

Kokkupanek ja ühendamine

Tänu katla ja küttekontuuri küljel olevatele selgetele märgistustele saab ühendusi teha kiiresti ja täpselt. Katla pool on varustatud AG-ga. 1" või AG 5/4" saadaval, küttekontuuri pool valikuliselt IG-ga 1", IG6/4" või AG 1".

Komplektis olevad kinnitusdetailid võimaldavad lihtsat seinale paigaldamist. Lihtne juurdepääs kõigile ühendustele hõlbustab hooldust ja puhastamist.

Eelised lühidalt

Sunexi kütteringi kollektor ühendab endas vastupidava teraskonstruktsiooni, korrosioonikindlad messingmutrid ja tõhusa EPP-isolatsiooni. See avaldab muljet oma suure jõudluse, lihtsa paigalduse ja paindlike ühendusvõimalustega.

See sobib ideaalselt tänapäevaste küttesüsteemidega, pakub usaldusväärset soojusjaotust, vähendab energiakadusid ja suurendab elumugavust igas hoones.

Tehnilised andmed

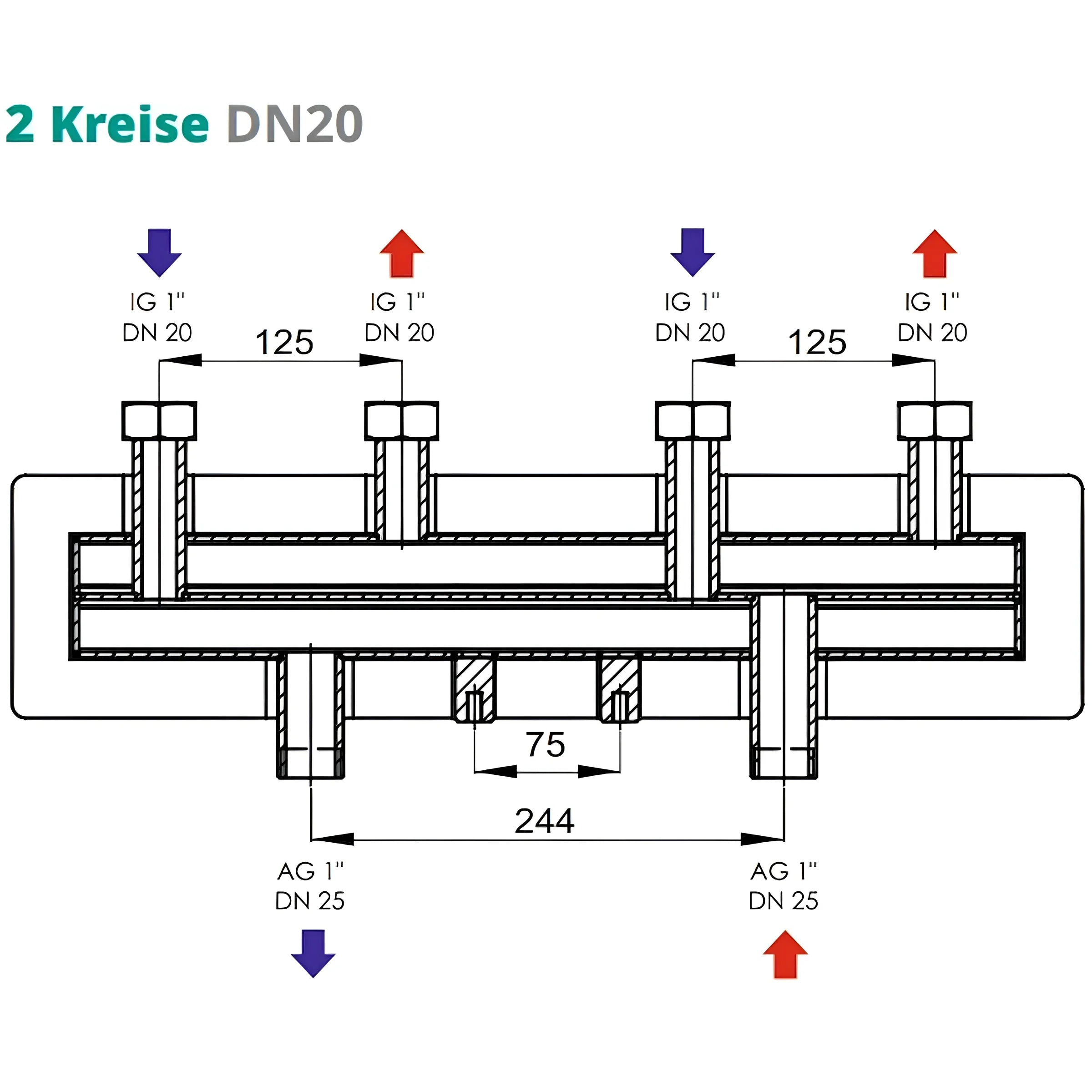

DN20 2 vooluringi

• Jaoturi materjal: teras
• Mutter: messing
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 193 x 137 x 552 mm
• Kaal: 5,76 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• maksimaalne võimsus: 29 kW
• Maksimaalne voolukiirus: 1,2 m3/h
• Katlapoolne ühendus: 1" AG
• Küttekontuuri ühendus: 1" IG

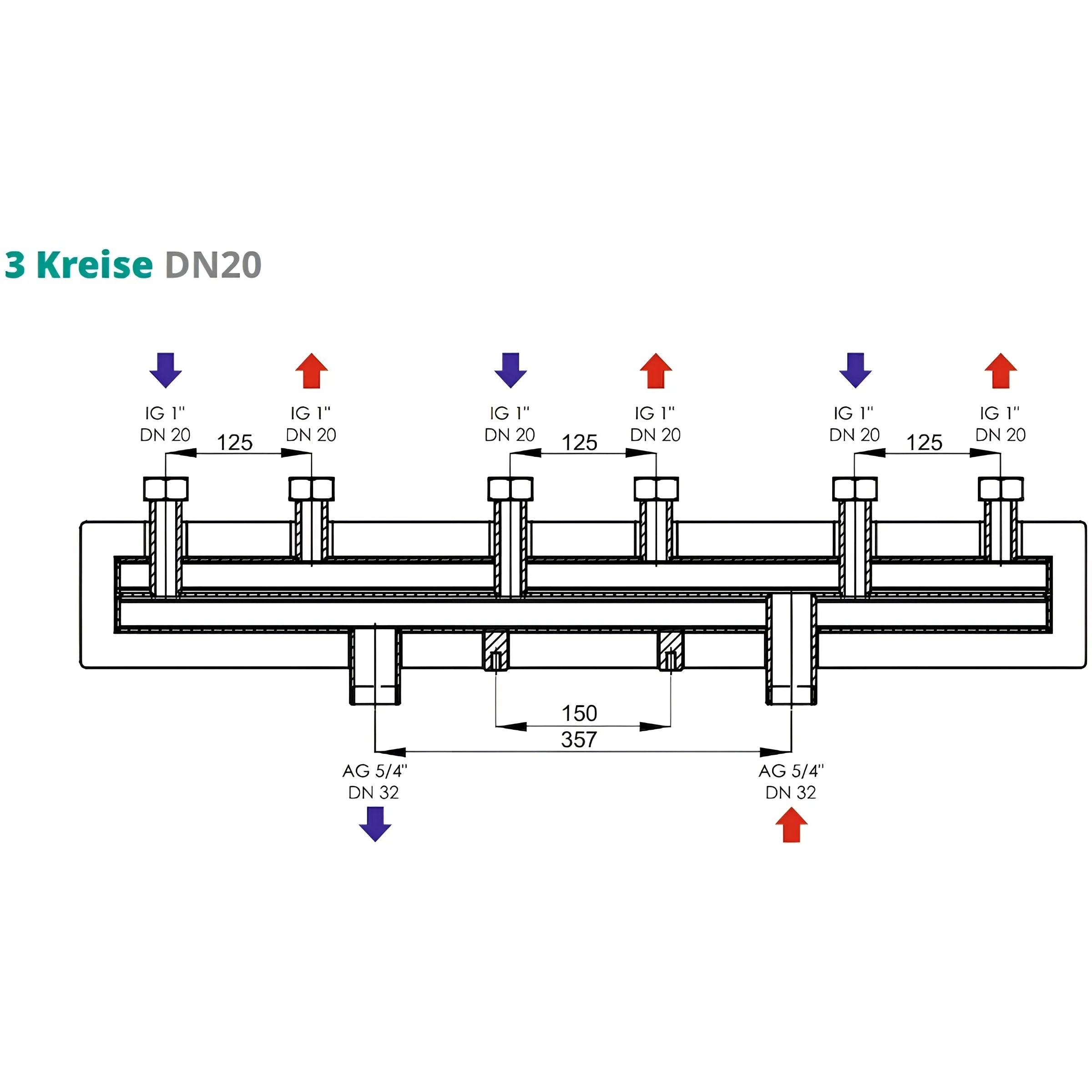

DN20 3 vooluringi

• Jaoturi materjal: teras
• Mutter: messing
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 193 x 140 x 862 mm
• Kaal: 8,44 kg
• Maksimaalne töötemperatuur: 110 °C
• maks.Töörõhk: 6 baari
• maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m3/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 1" IG

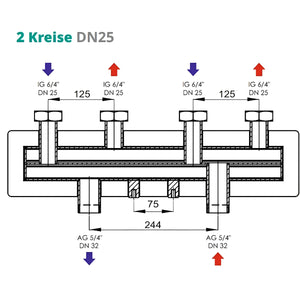

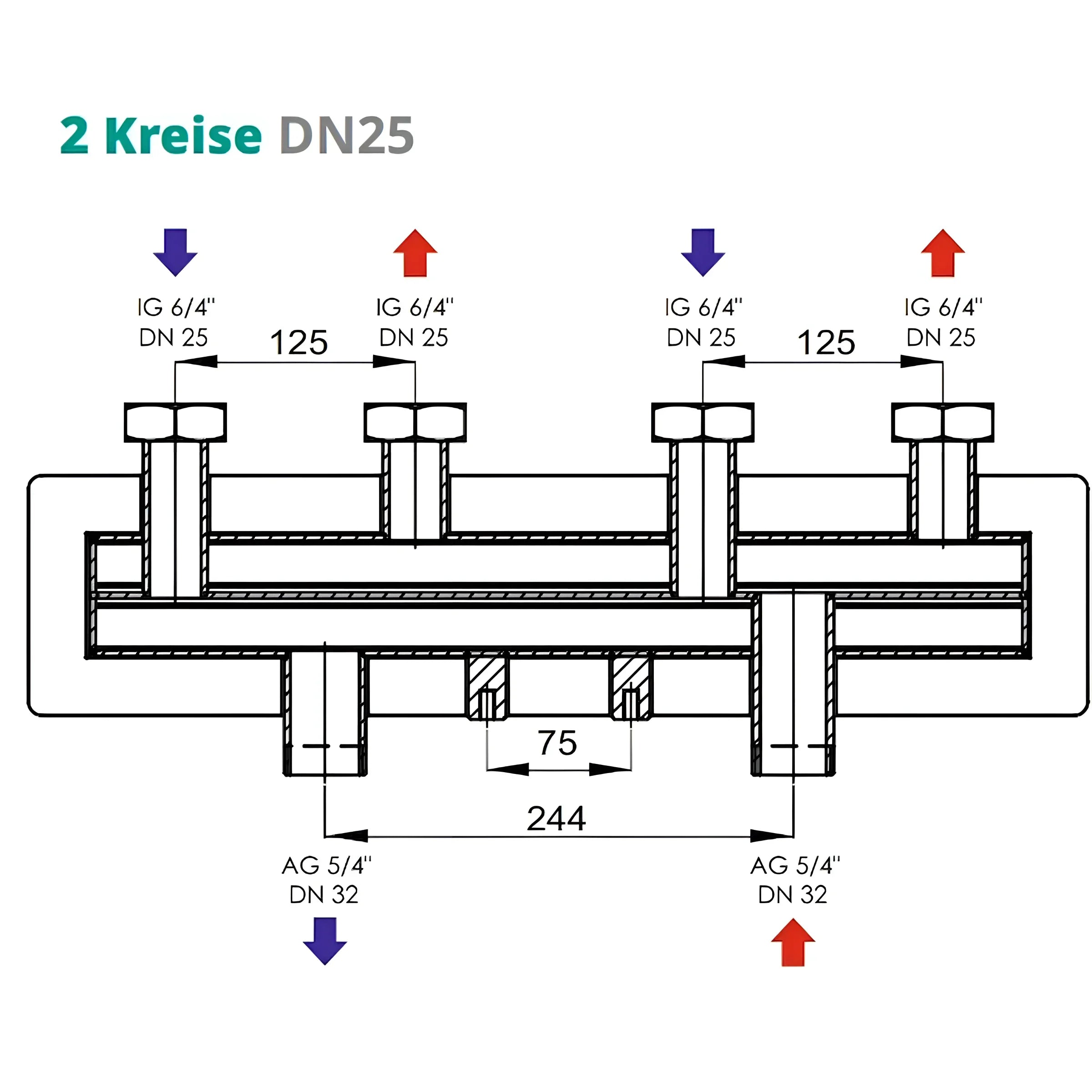

DN25 2 vooluringi

• Jaoturi materjal: teras
• Mutter: messing
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 193 x 137 x 552 mm
• Kaal: 6,05 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m3/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 6/4" IG

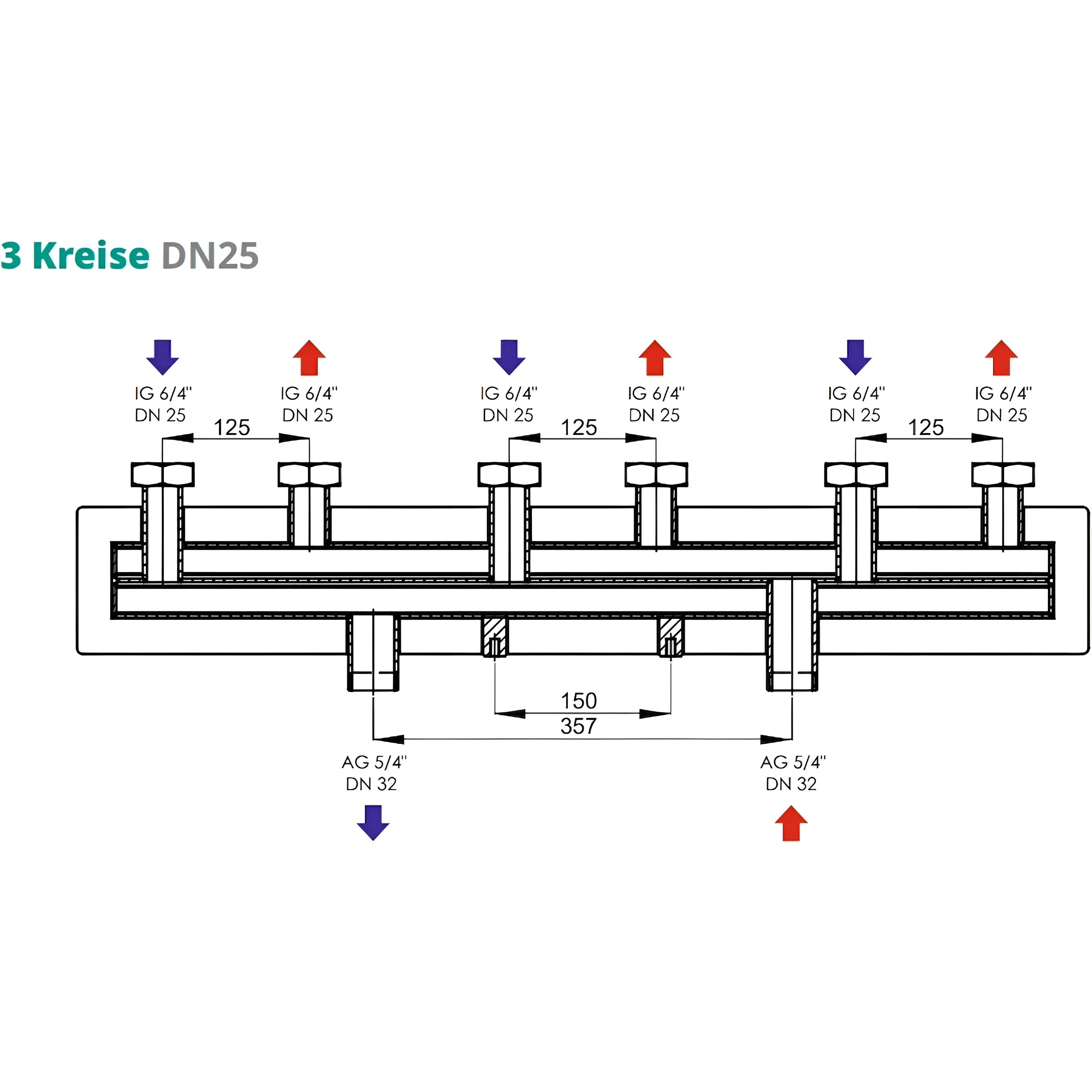

DN25 3 vooluringi

• Jaoturi materjal: teras
• Mutter: messing
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 193 x 140 x 862 mm
• Kaal: 8,49 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m3/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 6/4" IG

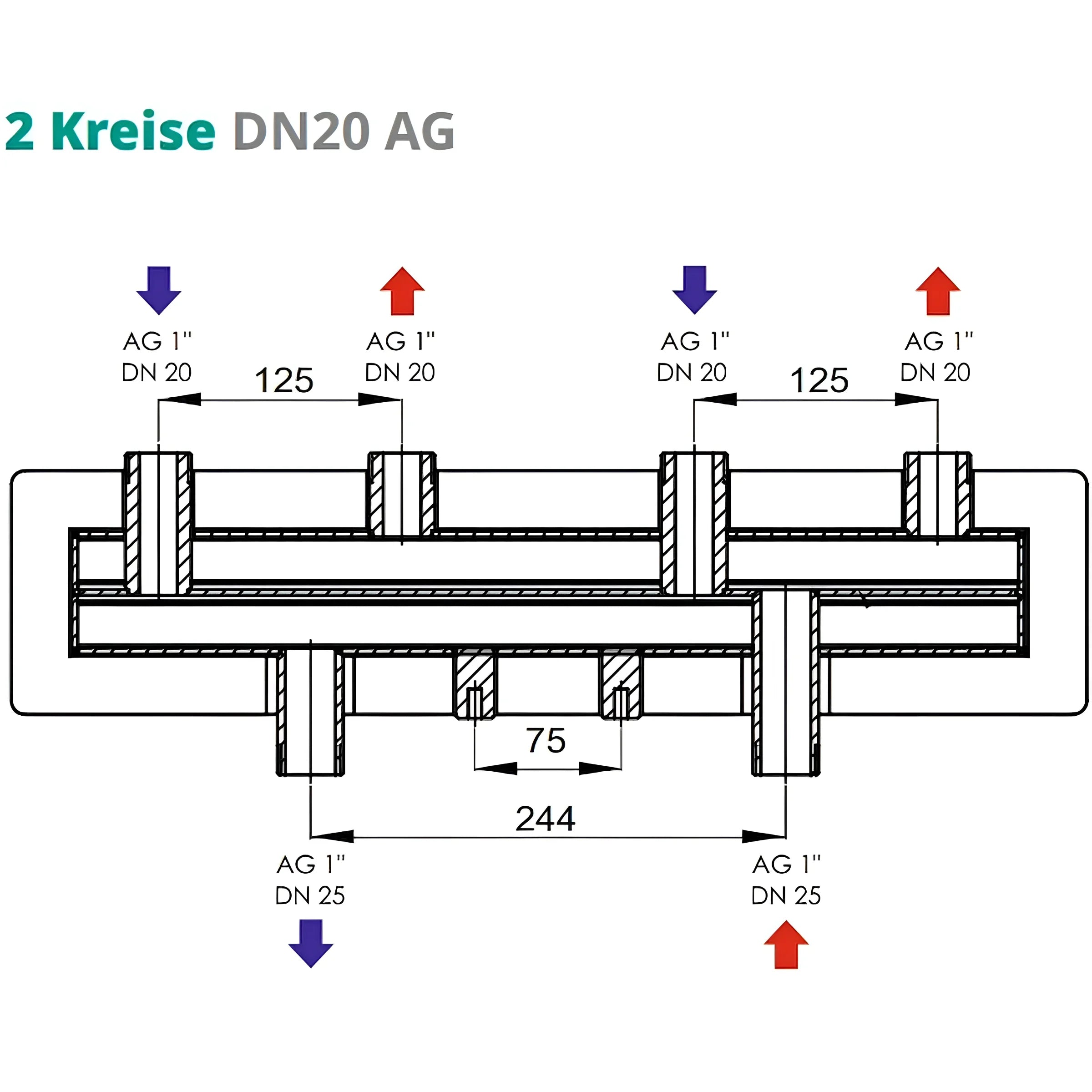

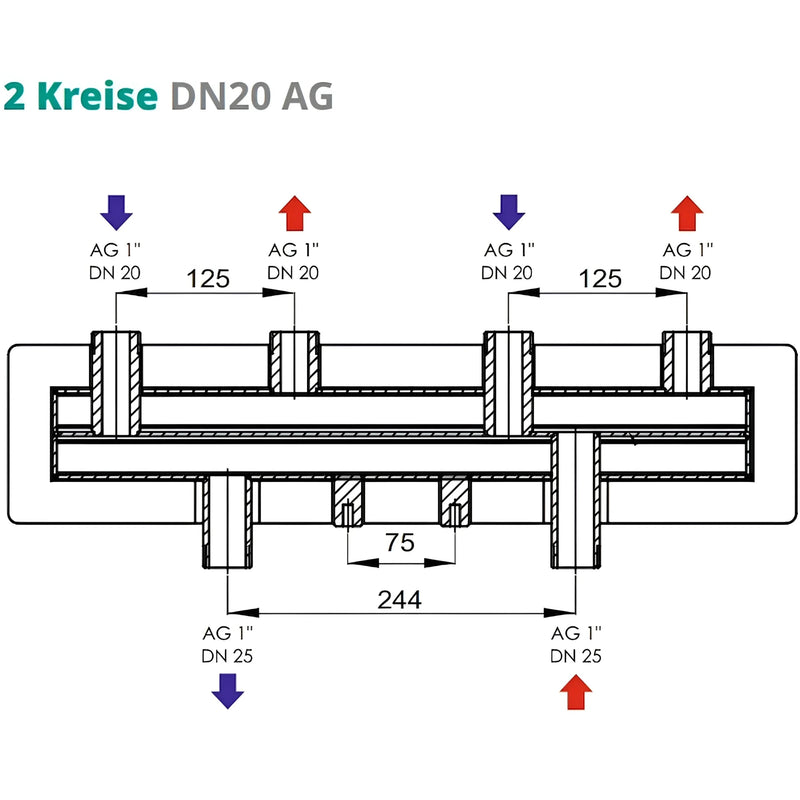

DN20 AG 2 vooluringi

• Jaoturi materjal: teras
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 170 x 140 x 552 mm
• Kaal: 5,7 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• maksimaalne võimsus: 29 kW
• Maksimaalne voolukiirus: 1,2 m3/h
• Katlapoolne ühendus: 1" AG
• Küttekontuuri ühendus: 1" IG

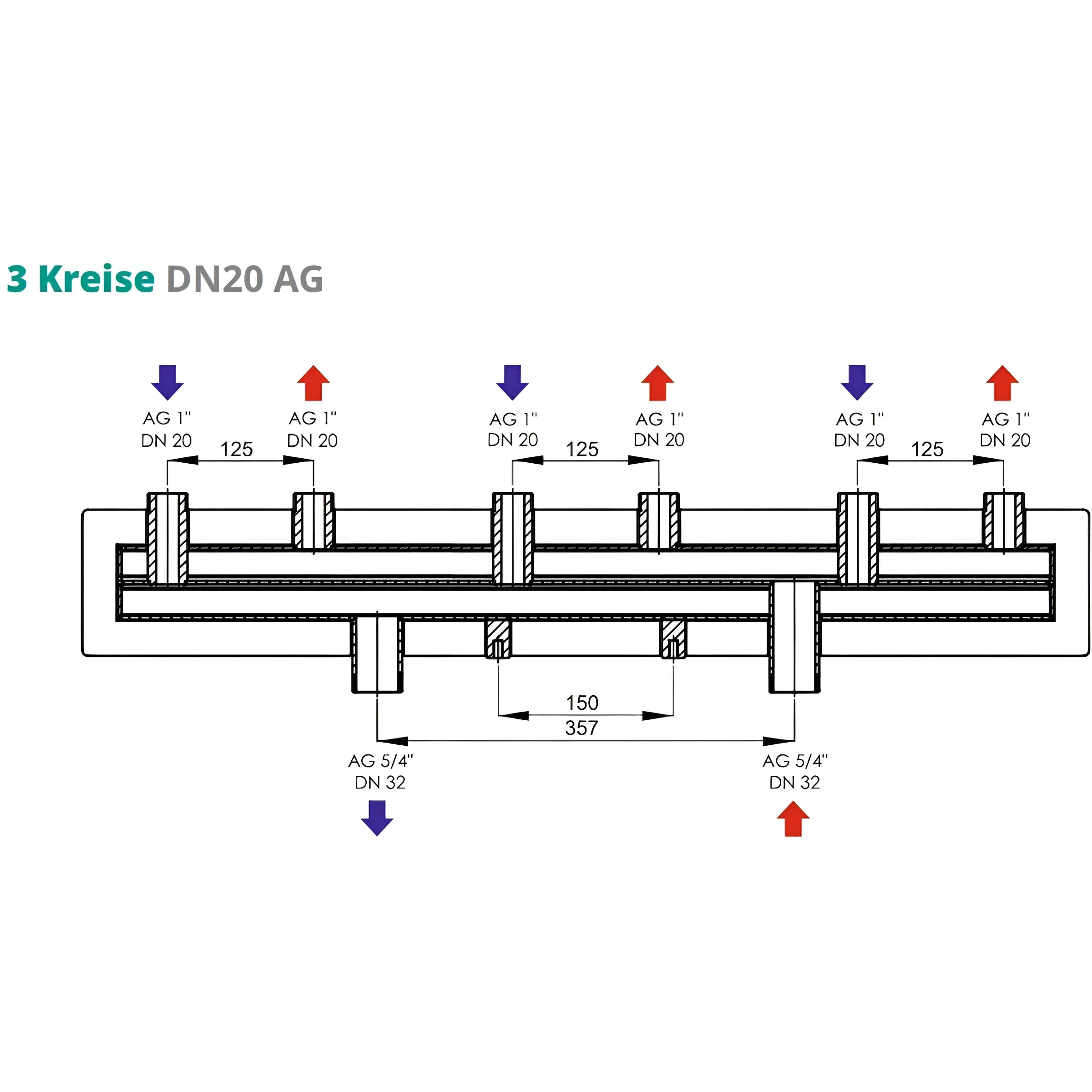

DN20 AG 3 vooluringi

• Jaoturi materjal: teras
• Isolatsioon: EPP 30 mm paksune
• Kinnitus: M8
• Mõõtmed (K x S x L): 170 x 140 x 862 mm
• Kaal: 8,9 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m3/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 1" IG

Tarnekomplekt

• Teie valitud küttekontuuri jaotur
• Kokkupaneku- ja kasutusjuhend

Laadi alla

• Andmeleht
