Vyrovnávací nádrž na topnou vodu 500 litrů

Zásobníkový zásobník WGJ-B PSTW 500 pro topnou vodu: vysoce výkonný zásobník tepla pro topné systémy

Přehled produktů

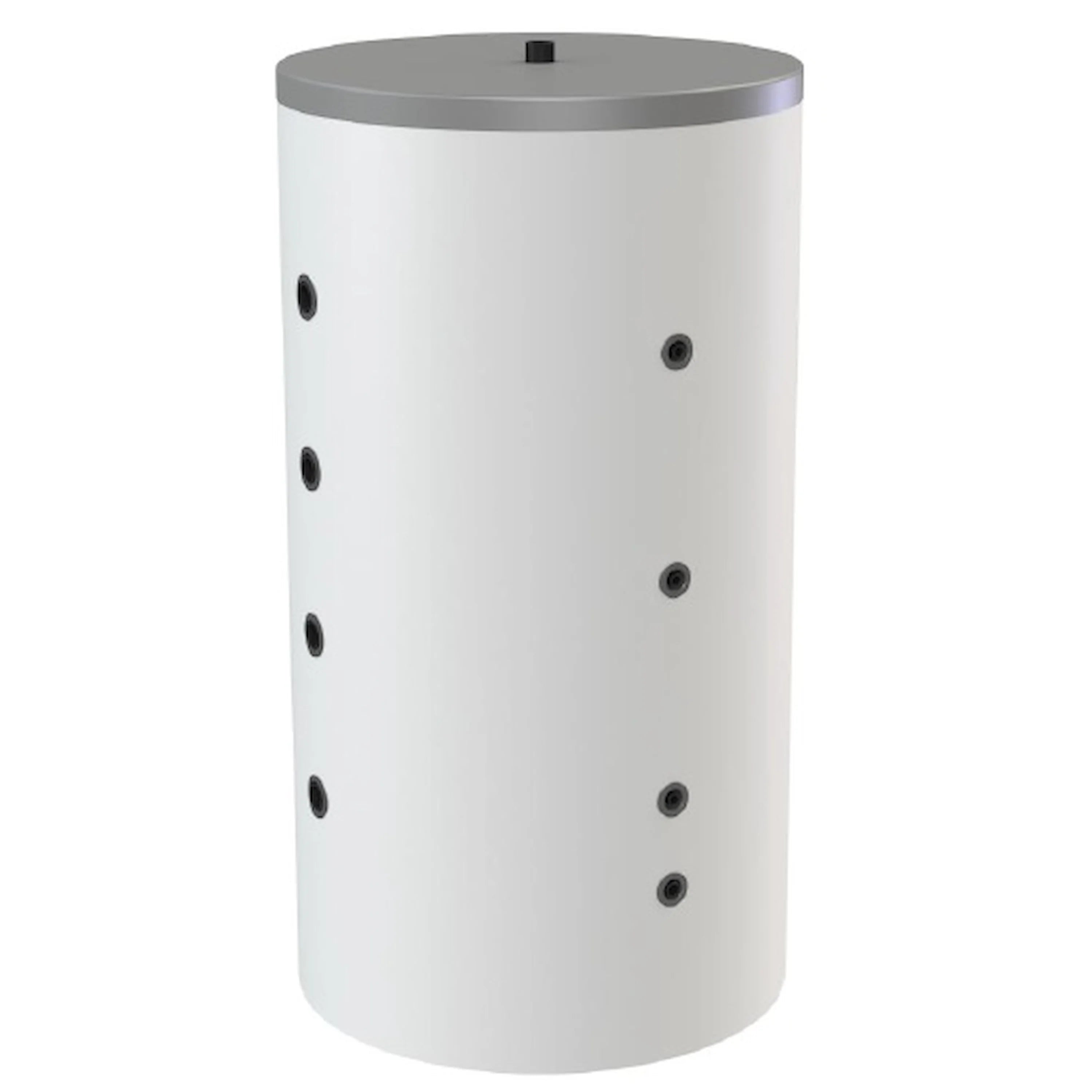

Akumulační zásobník WGJ-B PSTW 500 je robustní zásobník s ocelovými stěnami pro příjem, skladování a řízené uvolňování topné vody nebo jiných kapalin kompatibilních s ocelí. Funguje jako nárazník mezi zdroji tepla (např. centrálními kotli, solárními kolektory, tepelnými čerpadly) a topným okruhem, kompenzuje kolísání výkonu a chrání topný systém.

Zásobní nádrž má jmenovitý objem 498 dm³ a je navržena pro maximální provozní tlak 0,3 MPa. Vnitřek nádrže je neupravený, zatímco vnější strana je natřena proti korozi.

Konstrukce a materiály

Nádrž je vyrobena z černého ocelového plechu; izolace je zajištěna buď polystyrenovou pěnou, nebo pryžovou rohoží trvale připevněnou ke stěnám nádrže. Izolace je chráněna vnějším pláštěm s povrchovou úpravou Skay.

Upozornění: Odstranění izolace trvale připevněné k tlakové nádobě zruší platnost záruky na výrobek. Povrch pláště je vyroben z materiálu podobného hornině.

Technické specifikace (stručný přehled)

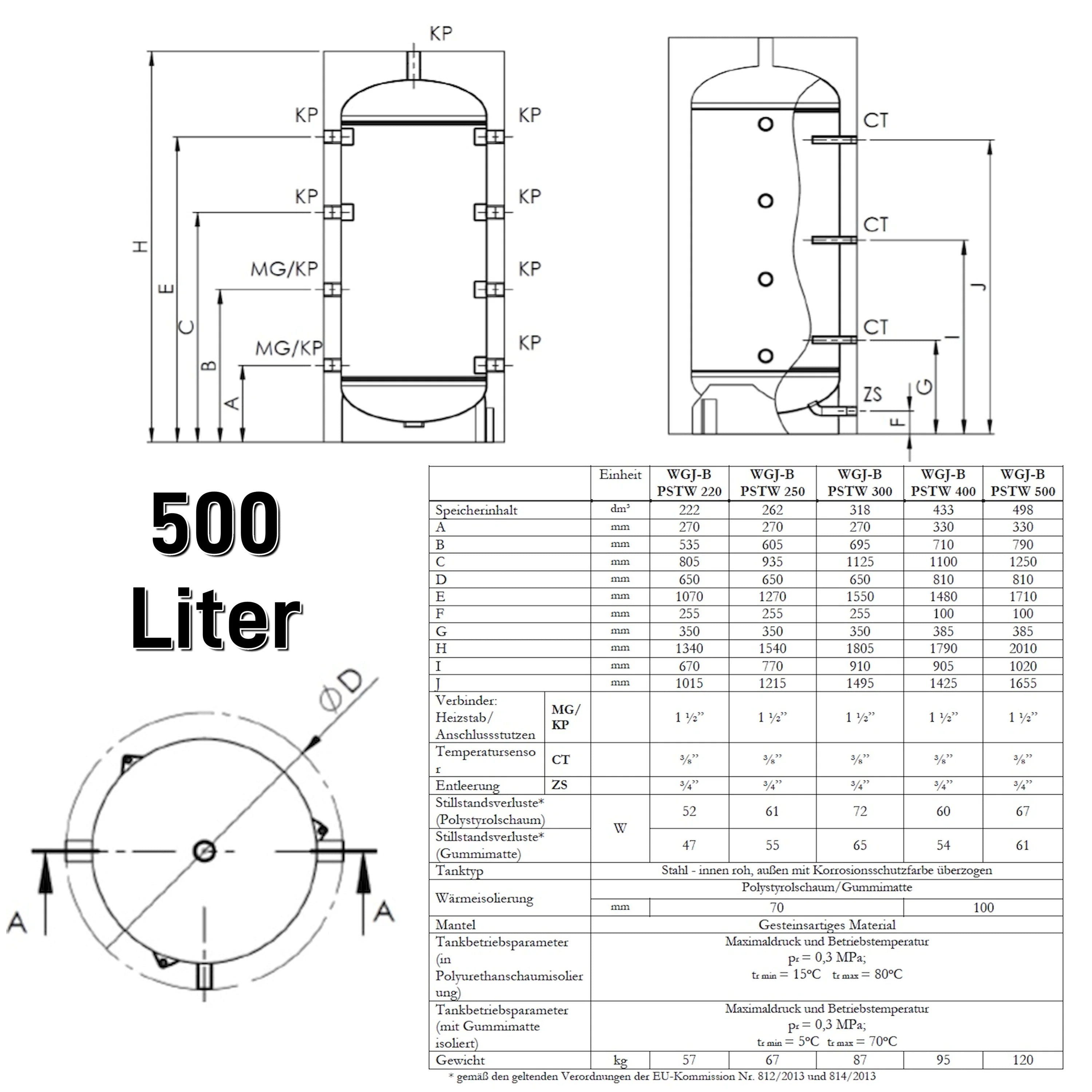

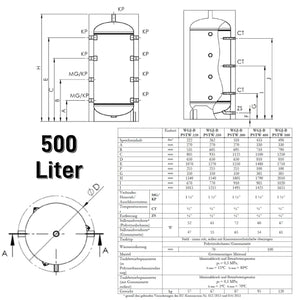

Objem: 498 dm³. Připojení potrubí: Topný článek/připojení MG/KP 1 1/2”, teplotní čidlo CT ⅜”, odtok ZS ¾”. Ztráty v pohotovostním režimu (polystyrenová pěna): cca 52–72 W, s gumovou podložkou: cca 47–65 W (v závislosti na modelu).

Hmotnost: 120 kg. Maximální provozní parametry: tlak pr = 0,3 MPa; teplotní rozsahy v závislosti na izolaci: s polystyrenovou pěnou tr min = 15 °C až tr max = 80 °C, s pryžovou rohoží tr min = 5 °C až tr max = 70 °C.

Oblasti použití

Akumulační nádrž je určena pro systémy ústředního topení, kombinace se solárními termickými systémy, systémy tepelných čerpadel a jako mezizásobník pro kotlové systémy. Je vhodná všude tam, kde je třeba dočasně ukládat přebytečné teplo a v případě potřeby ho uvolňovat.

Bezpečnostní předpisy

Provoz v uzavřených topných systémech je povolen pouze s funkčním pojistným ventilem (otevírací tlak 0,3 MPa). V ideálním případě by měl být tento ventil instalován ve vratném potrubí topné vody a nesmí být od zásobníku oddělen uzavíracími ventily. Fungující pojistný ventil může vykazovat přerušovaný únik vody – je třeba se bezpodmínečně vyhnout ucpanému odtoku.

Použití bez pojistného ventilu nebo s vadným ventilem je zakázáno, protože to může vést k poškození nebo nebezpečí. Při použití pojistných ventilů, které vracejí vodu do přívodní sítě, musí být následný systém schopen odolat teplotám až +90 °C ve vzdálenosti alespoň 5 m.

Instalace a připojení

Připojení pojistného ventilu k přívodu studené vody je povinné; šipka na tělese ventilu musí označovat směr průtoku. Mezi pojistný ventil a nádrž nesmí být instalovány žádné uzavírací ventily. Opravy vodovodního systému smí provádět pouze kvalifikovaný personál.

Elektrické topení: Instalace a návod

Během záruční doby smí být používány pouze elektrické topné články s izolovanými topnými komponenty (např. typ EJK od společnosti ZUG ELEKTROMET). Instalace a připojení musí být provedeny v souladu s příslušným návodem k instalaci a obsluze elektrického ohřívače. Jednofázové topné články (230 V) jsou k dispozici ve výkonech 1,5/2,0/3,0 kW; třífázové verze (400 V) jsou k dispozici ve výkonech 3,0/4,5/6,0 kW.

Jednofázové ohřívače musí být připojeny k uzemněné zásuvce 230 V/16 A. Zástrčka nesmí být zasunuta, dokud není zásobník zcela naplněn vodou. Třífázové topné články musí být připojeny kvalifikovaným elektrikářem podle schématu zapojení.

Údržba a provoz

Správnou funkci pojistného ventilu kontrolujte alespoň jednou měsíčně a před každým opětovným spuštěním. Údržbu a opravy smí provádět pouze kvalifikovaný personál, aby se předešlo ohrožení provozní bezpečnosti a uplatnění záručních nároků.

V případě viditelných netěsností, neobvyklých zvuků nebo abnormálních výkyvů tlaku okamžitě vypněte systém a nechte jej zkontrolovat kvalifikovaným technikem. Dodržujte pokyny výrobce elektrických ohřívačů a pokyny pro postupy plnění a vypouštění.

Záruční a bezpečnostní informace

Výrobce si vyhrazuje právo provádět strukturální změny v rámci modernizace produktu, které se nemusí nutně projevit v návodu k obsluze. Jakýkoli zásah do bezpečnostních součástí, jako je odstranění izolace nebo provedení nesprávných elektrických úprav, bude mít za následek ztrátu záruky.

Provoz mimo stanovené tlakové a teplotní limity není povolen. Zajistěte dodržování předepsaných provozních parametrů a v případě jakýchkoli dotazů se obraťte na kvalifikovaný personál.
