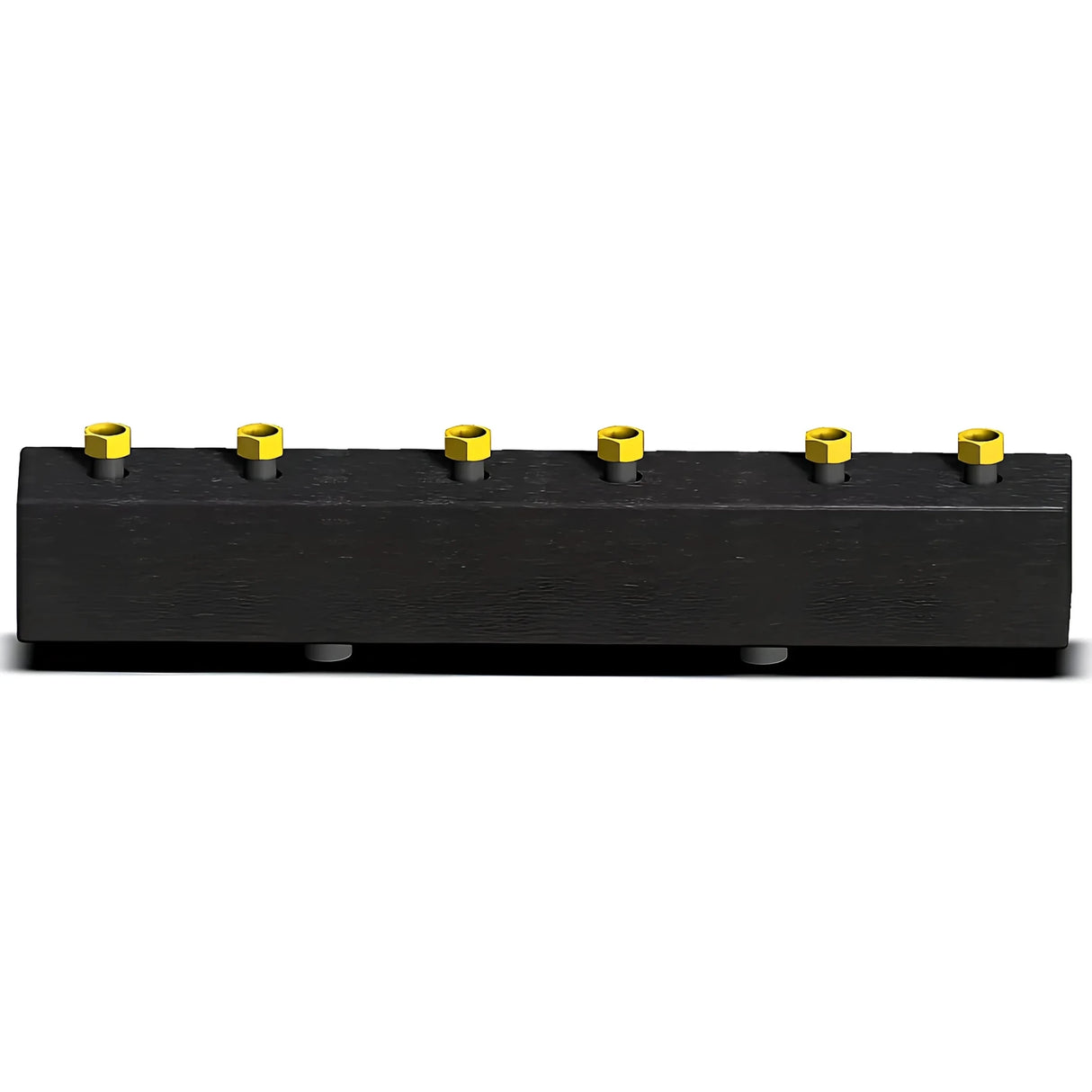

Jaotusvarras 2 või 3 küttekontuuri Sunex

Sunex küttekontuuri kollektorid – efektiivne soojusjaotus teie küttesüsteemile

Toote ülevaade

Sunexi kütteringi kollektor on spetsiaalselt loodud radiaatorite, põrandakütte ja segamissüsteemidega keskküttesüsteemidele. See võimaldab küttevee usaldusväärset jaotamist kahe või kolme sõltumatu ringluse vahel, pakkudes seega paindlikke rakendusvõimalusi elamutes ja ärihoonetes.

Saadaval 2-kontuurilise DN20, 2-kontuurilise DN25, 3-kontuurilise DN20 ja 3-kontuurilise DN25 versioonina, samuti väliskeermega (AG) versioonina lihtsaks ühendamiseks. Tugev konstruktsioon ja kvaliteetne EPP-isolatsioon tagavad pikaajalise jõudluse ja minimaalse soojuskao.

Rakendusvaldkonnad

Ideaalne nii uusehitiste kui ka renoveerimistööde jaoks: olgu tegemist põrandakütte või radiaatoritega, kohandub kollektor teie süsteemiga ja optimeerib soojusjaotust. Erinevate pealevoolutemperatuuridega segasüsteemides paistab see silma oma täpse juhitavuse poolest.

Sunexi kütteringi kollektor tagab ühtlase mugavuse ka ärihoonetes, näiteks kontorites, meditsiinipraksistes ja töökodades. Selle lai variantide valik võimaldab seda kohandada vastavalt individuaalsetele jõudlusnõuetele.

Ehitus ja materjalid

Kollektori põhiosa on valmistatud kvaliteetsest terasest, mis töötab usaldusväärselt isegi kõrgetel temperatuuridel ja rõhkudel. Messingist mutrid tagavad korrosioonikindla ühenduse.

30 mm paksune EPP-isolatsioon vähendab soojuskadu ja parandab süsteemi efektiivsust. M8-kinnitus võimaldab lihtsat ja turvalist seinale paigaldamist ilma lisaklambriteta.

Tehnoloogia

Maksimaalne töötemperatuur: 110 °C | Maksimaalne töörõhk: 6 baari. Võimsus jääb vahemikku 29 kW (ΔT = 20 K, 2 kontuuriga DN20) kuni 54 kW (ΔT = 20 K, 2-/3-kontuuriga DN25).

Maksimaalne voolukiirus: 1,2 m³/h DN20 puhul ja 2,3 m³/h DN25 puhul. Mõõtmed varieeruvad versiooniti vahemikus 193/137/552 mm kuni 193/140/862 mm (K/S/L), kaal 5,7 kuni 8,9 kg.

Kokkupanek ja ühendamine

Tänu selgetele märgistustele nii katla kui ka küttekontuuri poolel saab ühendusi teha kiiresti ja veatult. Katla pool on väliskeermega (AG). 1" või AG 5/4" saadaval, küttekontuuri pool valikuliselt sisekeermega 1", IG 6/4" või AG 1".

Komplektis olevad kinnitusdetailid võimaldavad lihtsat seinale paigaldamist. Lihtne juurdepääs kõigile ühendustele hõlbustab hooldust ja puhastamist.

Eelised lühidalt

Sunexi küttekollektor ühendab endas vastupidava teraskonstruktsiooni, korrosioonikindlad messingmutrid ja tõhusa EPP-isolatsiooni. See avaldab muljet oma suure jõudluse, lihtsa paigalduse ja paindlike ühendusvõimalustega.

See sobib ideaalselt tänapäevaste küttesüsteemidega, pakub usaldusväärset soojusjaotust, vähendab energiakadusid ja suurendab elumugavust igas hoones.

Tehnilised andmed

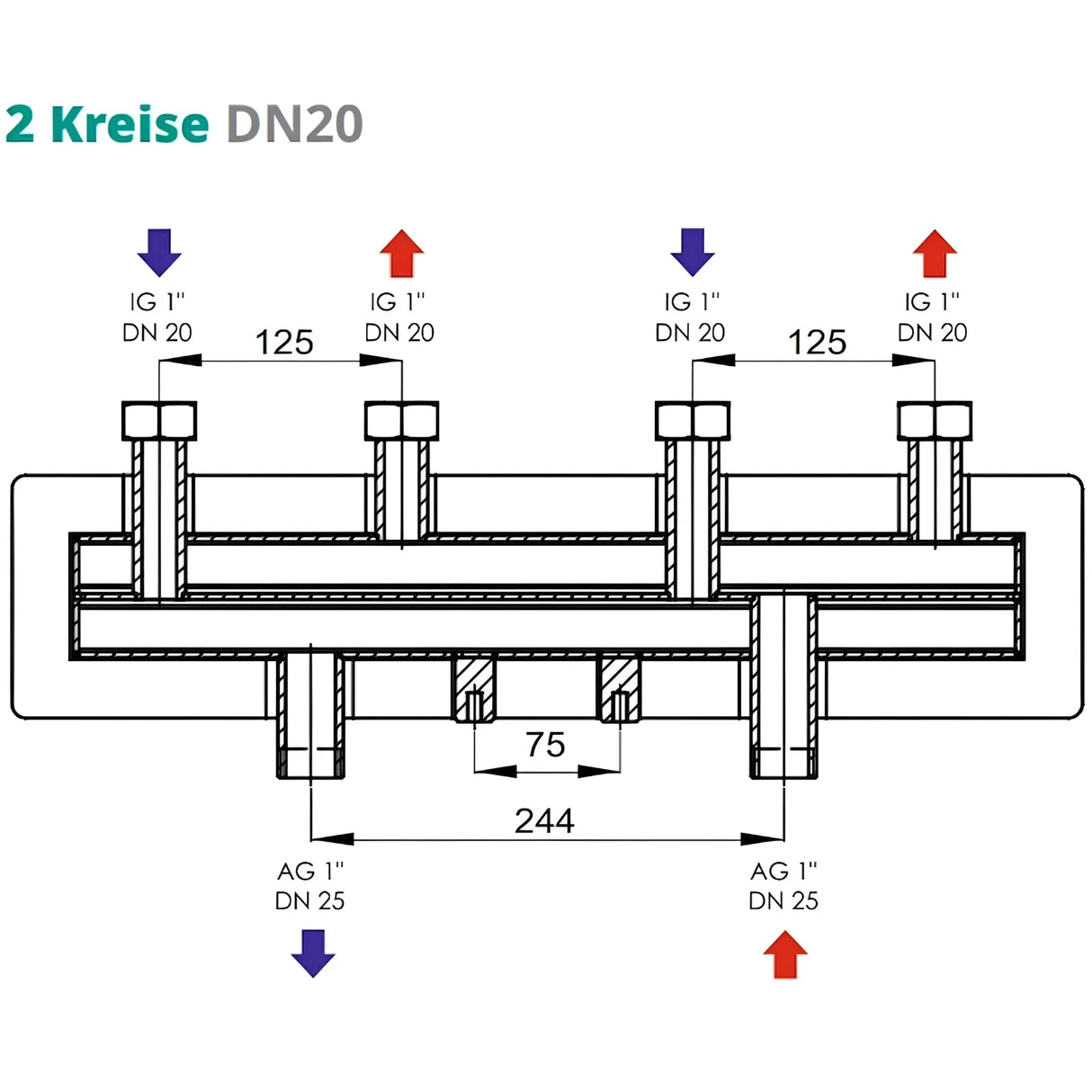

DN20 2 vooluringi

• Jaoturi materjal: teras
• Ema: Messing
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 193 x 137 x 552 mm
• Kaal: 5,76 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 29 kW
• Maksimaalne voolukiirus: 1,2 m3/h
• Ühendus katla poolel: 1" AG
• Küttekontuuri küljel olev ühendus: 1" IG

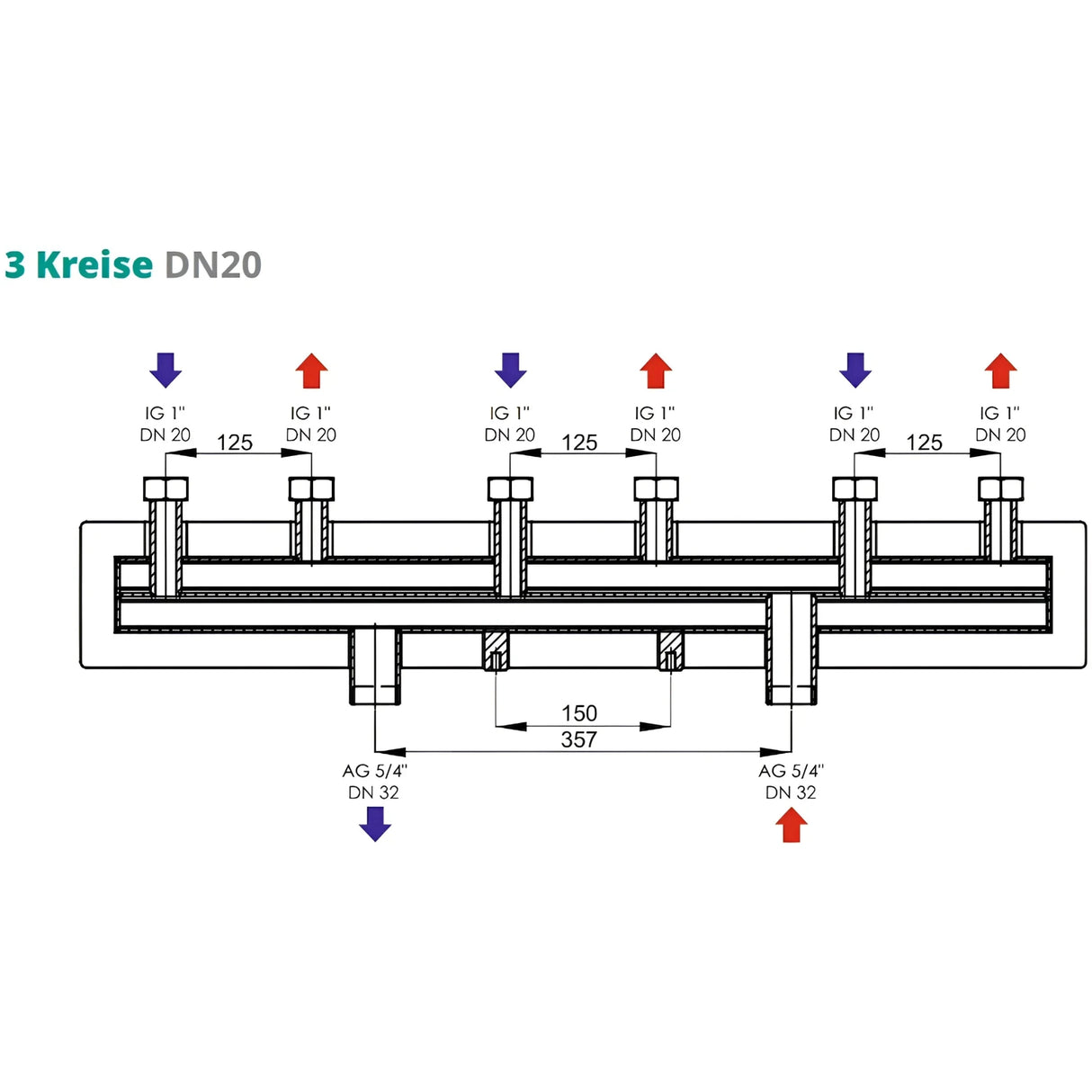

DN20 3 vooluringi

• Jaoturi materjal: teras
• Ema: Messing
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 193 x 140 x 862 mm
• Kaal: 8,44 kg
• maks.Töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m³/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri küljel olev ühendus: 1" IG

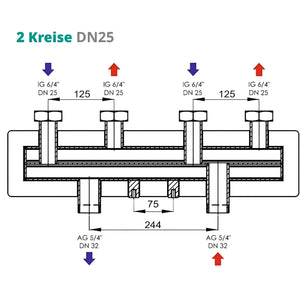

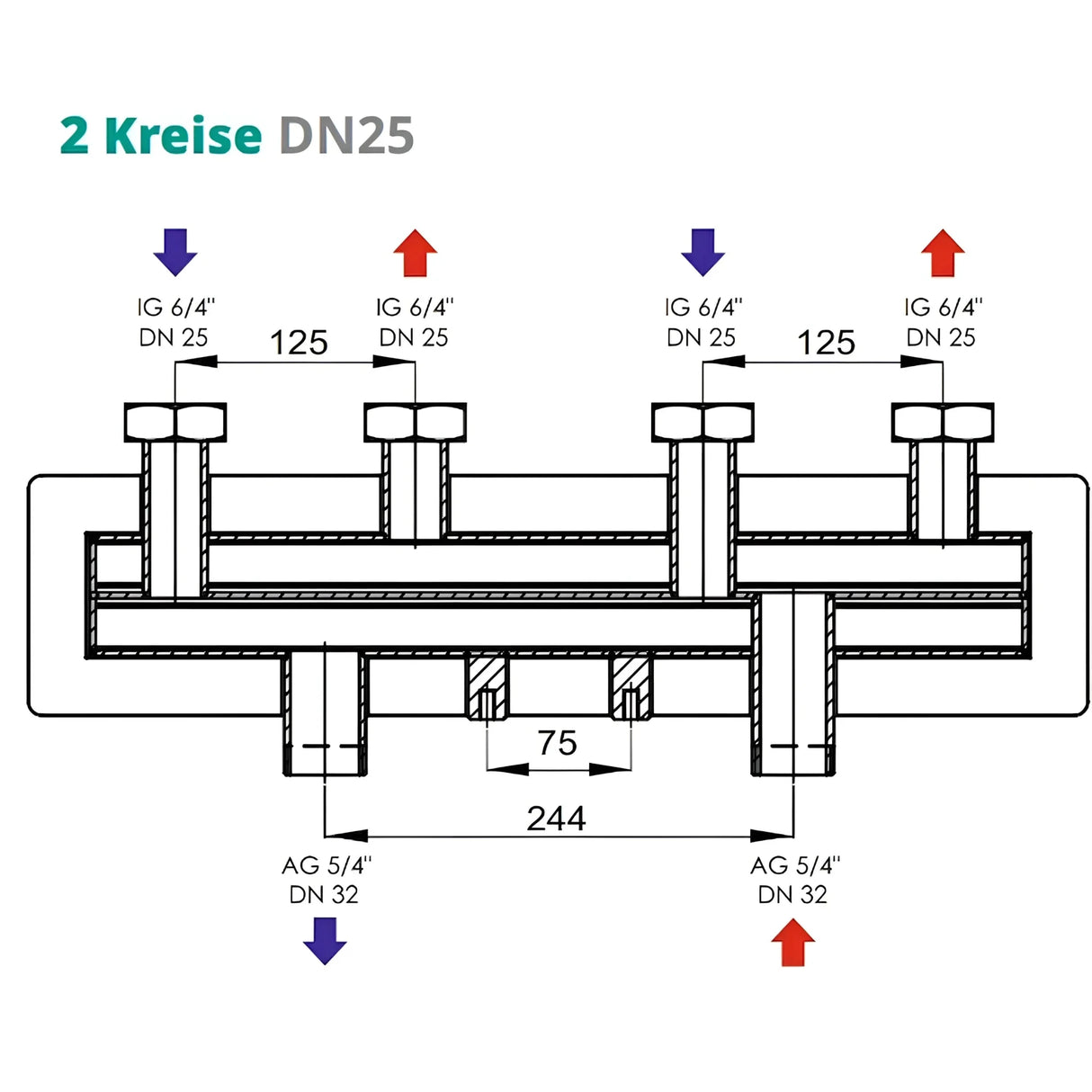

DN25 2 vooluringi

• Jaoturi materjal: teras
• Ema: Messing
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 193 x 137 x 552 mm
• Kaal: 6,05 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m³/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 6/4" IG

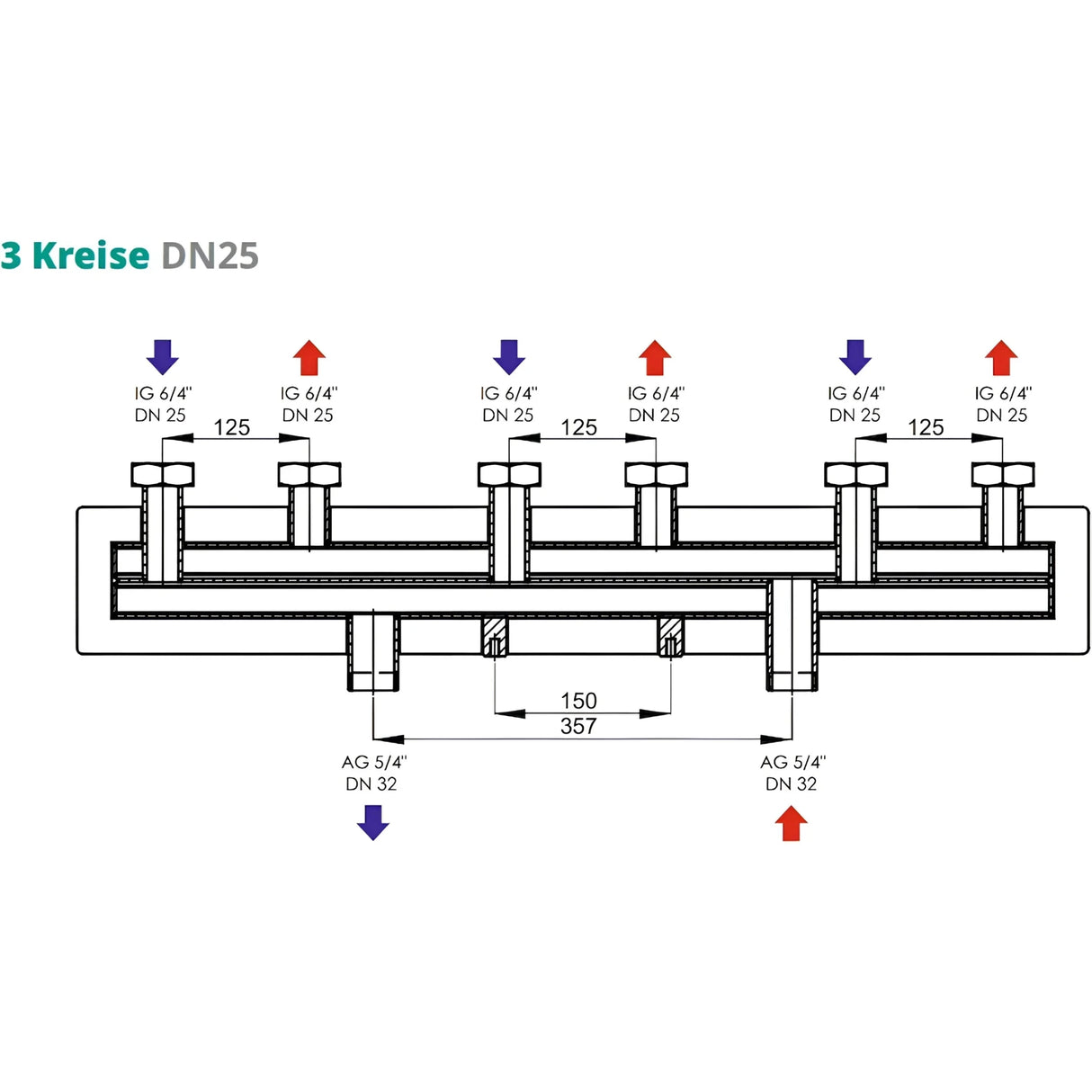

DN25 3 vooluringi

• Jaoturi materjal: teras
• Ema: Messing
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 193 x 140 x 862 mm
• Kaal: 8,49 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m³/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri ühendus: 6/4" IG

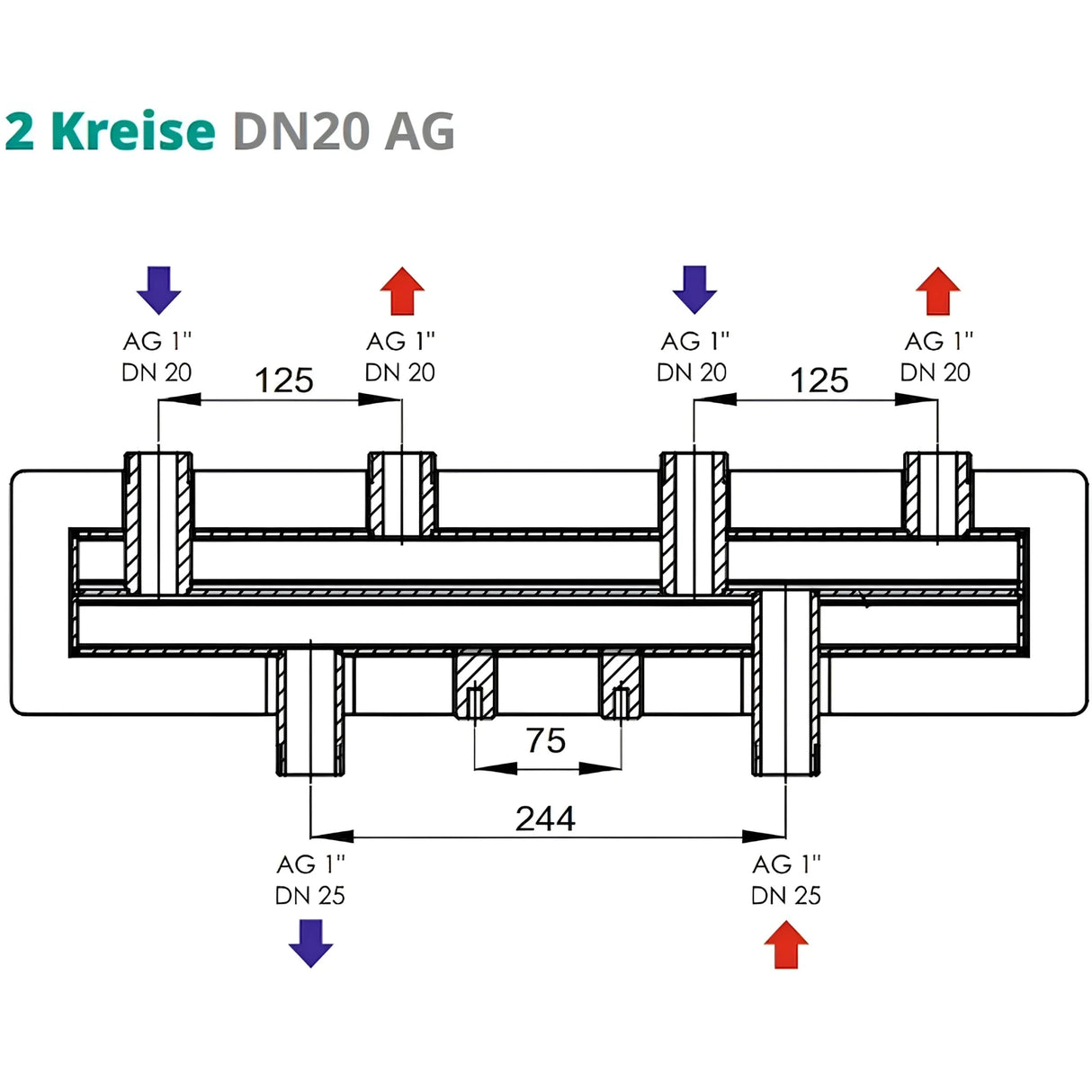

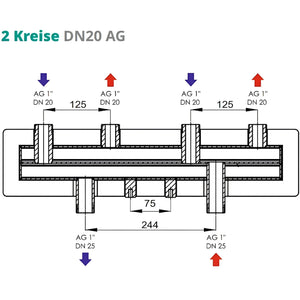

DN20 AG 2 vooluringi

• Jaoturi materjal: teras
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 170 x 140 x 552 mm
• Kaal: 5,7 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 29 kW
• Maksimaalne voolukiirus: 1,2 m3/h
• Ühendus katla poolel: 1" AG
• Küttekontuuri küljel olev ühendus: 1" IG

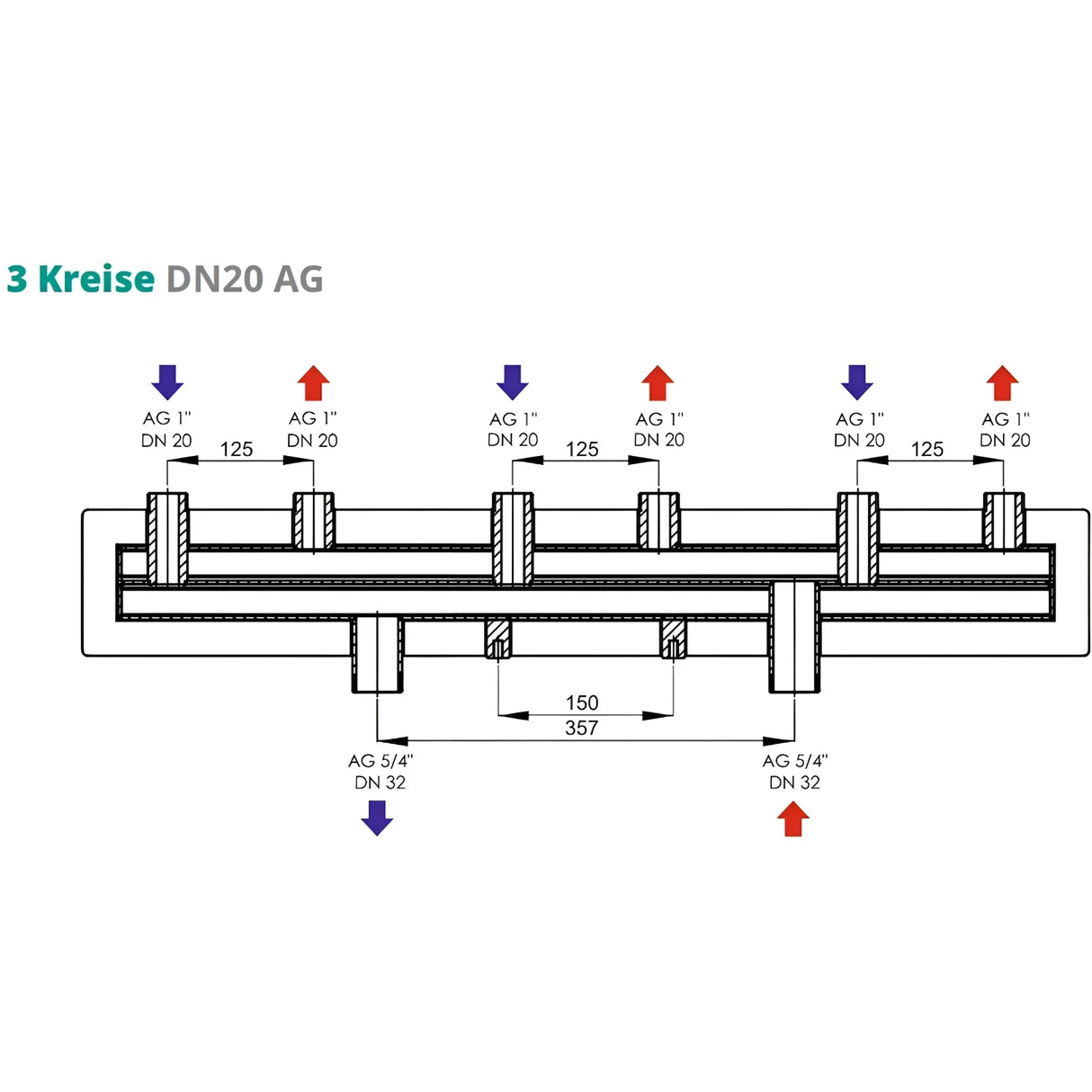

DN20 AG 3 vooluringi

• Jaoturi materjal: teras
• Isolatsioon: 30 mm paksune EPP
• Kinnitusdetail: M8
• Mõõtmed (K x S x L): 170 x 140 x 862 mm
• Kaal: 8,9 kg
• Maksimaalne töötemperatuur: 110 °C
• Maksimaalne töörõhk: 6 baari
• Maksimaalne võimsus: 54 kW
• Maksimaalne voolukiirus: 2,3 m³/h
• Ühendus katla poolel: 5/4" AG
• Küttekontuuri küljel olev ühendus: 1" IG

Tarnekomplekt

• Teie valitud küttekontuuri jaotur
• Assamblee & Kasutusjuhend

Laadi alla

• Andmeleht
