Memoria di igiene senza registro solare con un isolamento

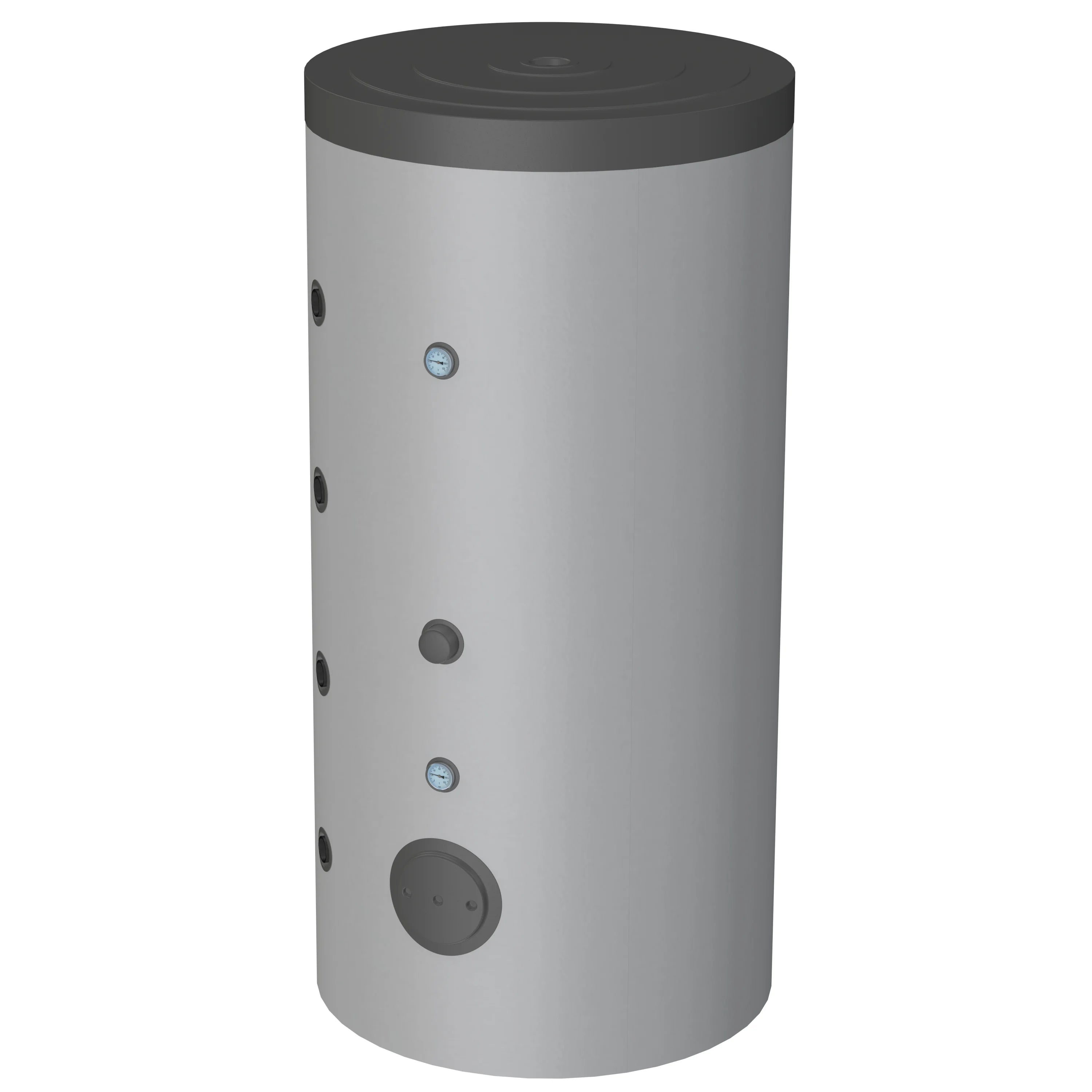

Accumulatore di accumulo per acqua calda sanitaria con riscaldamento WGJ-BN INOX

Struttura e destinazione d'uso

Il WGJ-BN INOX combina un serbatoio di accumulo per il riscaldamento dell'acqua con uno scaldabagno sanitario integrato. All'interno, un tubo corrugato in acciaio inossidabile funge da scambiatore di calore, offrendo un'ampia superficie di contatto per uno scambio termico rapido ed efficiente e consentendo il riscaldamento istantaneo dell'acqua. La pressione massima di esercizio del serbatoio è di 0,3 MPa.

L'alloggiamento è realizzato in lamiera d'acciaio nera, l'isolamento termico è garantito da 100 mm di polistirolo espanso rimovibileUna guaina laminata protegge l'isolamento. Se necessario, è possibile utilizzare le resistenze elettriche a cartuccia ELEKTROMET EJK 1500 ÷ 9000 per riscaldare l'acqua della caldaia.

Caratteristiche e vantaggi

La combinazione di serbatoio di accumulo e tubo corrugato in acciaio inox consente una produzione di acqua calda continua e salvaspazio, senza la necessità di un serbatoio di accumulo aggiuntivo. L'ampia superficie del tubo corrugato consente elevati tassi di trasferimento del calore e brevi tempi di riscaldamento.

Il serbatoio di accumulo è adatto all'integrazione in sistemi di riscaldamento centralizzato come caldaie o pompe di calore e offre ulteriore flessibilità nella fornitura di calore grazie alle cartucce di riscaldamento elettriche opzionali.

Misure di sicurezza e requisiti di installazione

Il serbatoio di accumulo può essere utilizzato solo in impianti di riscaldamento chiusi dotati di valvola di sicurezza funzionante. Sulla linea di ritorno dell'acqua di riscaldamento deve essere installata una valvola di sicurezza con una pressione di apertura non superiore a 0,3 MPa; questa valvola deve essere installata secondo le marcature presenti sull'involucro. Non è consentito installare valvole di intercettazione tra la valvola di sicurezza e il serbatoio di accumulo.

Una valvola di sicurezza con una pressione di apertura nominale di 0,67 MPa (6,7 bar) deve essere installata sull'ingresso dell'acqua fredda del tubo in acciaio inossidabile. Una perdita temporanea di acqua dalla valvola di sicurezza può verificarsi anche durante il normale funzionamento ed è indice del suo corretto funzionamento. L'apertura di uscita non deve mai essere bloccata o ostruita.

Filtri consigliati e misure di protezione

Per aumentare la durata del serbatoio di accumulo e la funzionalità della valvola di sicurezza, il produttore raccomanda l'utilizzo di sistemi di filtraggio meccanici (ad esempio filtri a spirale) sull'ingresso dell'acqua fredda direttamente a monte della valvola di sicurezza. Questi filtri rimuovono contaminanti solidi come sabbia, particelle di corrosione o fanghi.

Manutenzione e funzionamento

La funzionalità della valvola di sicurezza deve essere verificata almeno una volta al mese e sempre prima di riavviare il serbatoio di stoccaggio dopo la disattivazione. Il funzionamento del serbatoio di stoccaggio senza valvole di sicurezza o con valvole di sicurezza difettose è vietato e pericoloso.

Le riparazioni di serbatoi di stoccaggio e impianti idrici possono essere eseguite solo da personale qualificato e munito delle opportune abilitazioni. L'installazione e il funzionamento dei componenti di filtraggio e di sicurezza devono essere eseguiti in conformità alle istruzioni del rispettivo produttore.

Installazione di una cartuccia riscaldante

Durante il periodo di garanzia, è consentito utilizzare solo riscaldatori elettrici a cartuccia con elementi riscaldanti isolati, per evitare di invalidare la garanzia. I riscaldatori a cartuccia tipo EJK di ELEKTROMET soddisfano questo requisito e sono destinati all'uso.

La cartuccia riscaldante deve essere installata secondo le relative istruzioni di installazione e funzionamento. Gli interventi sui componenti elettrici devono essere eseguiti da personale qualificato.

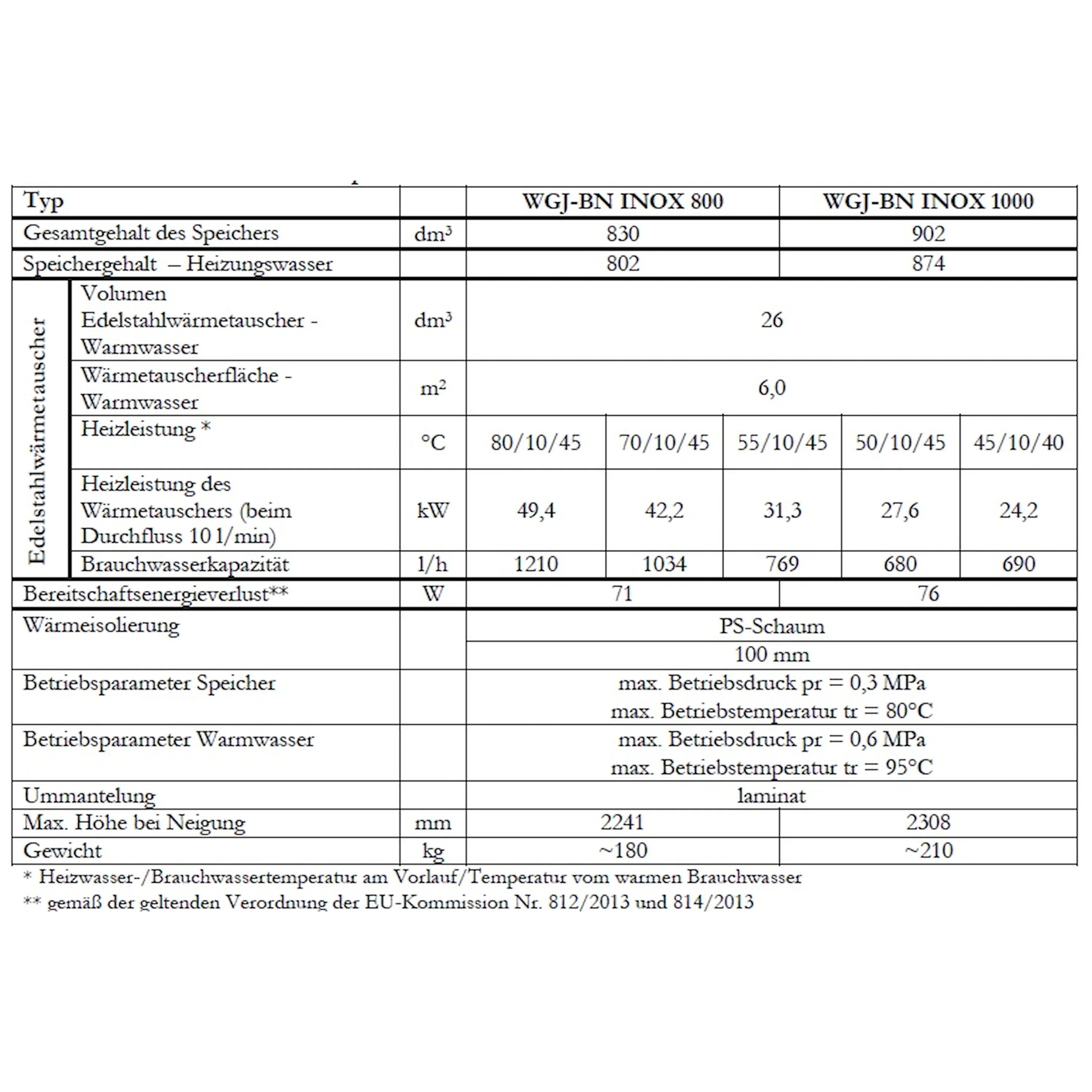

Dati tecnici

Contenuto della confezione

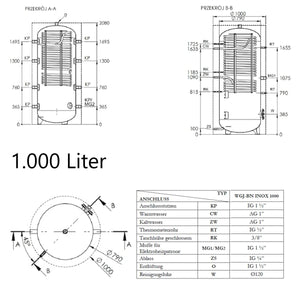

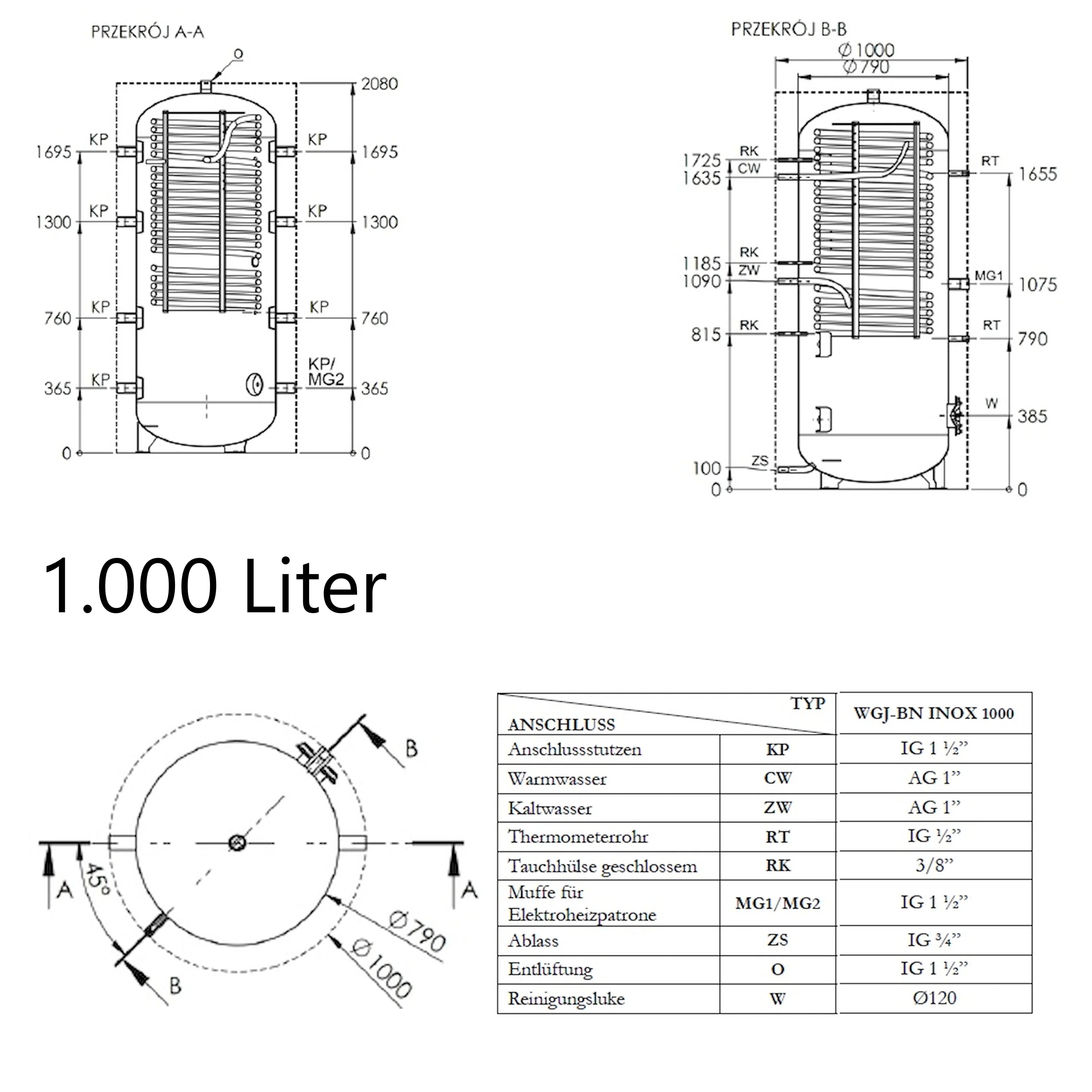

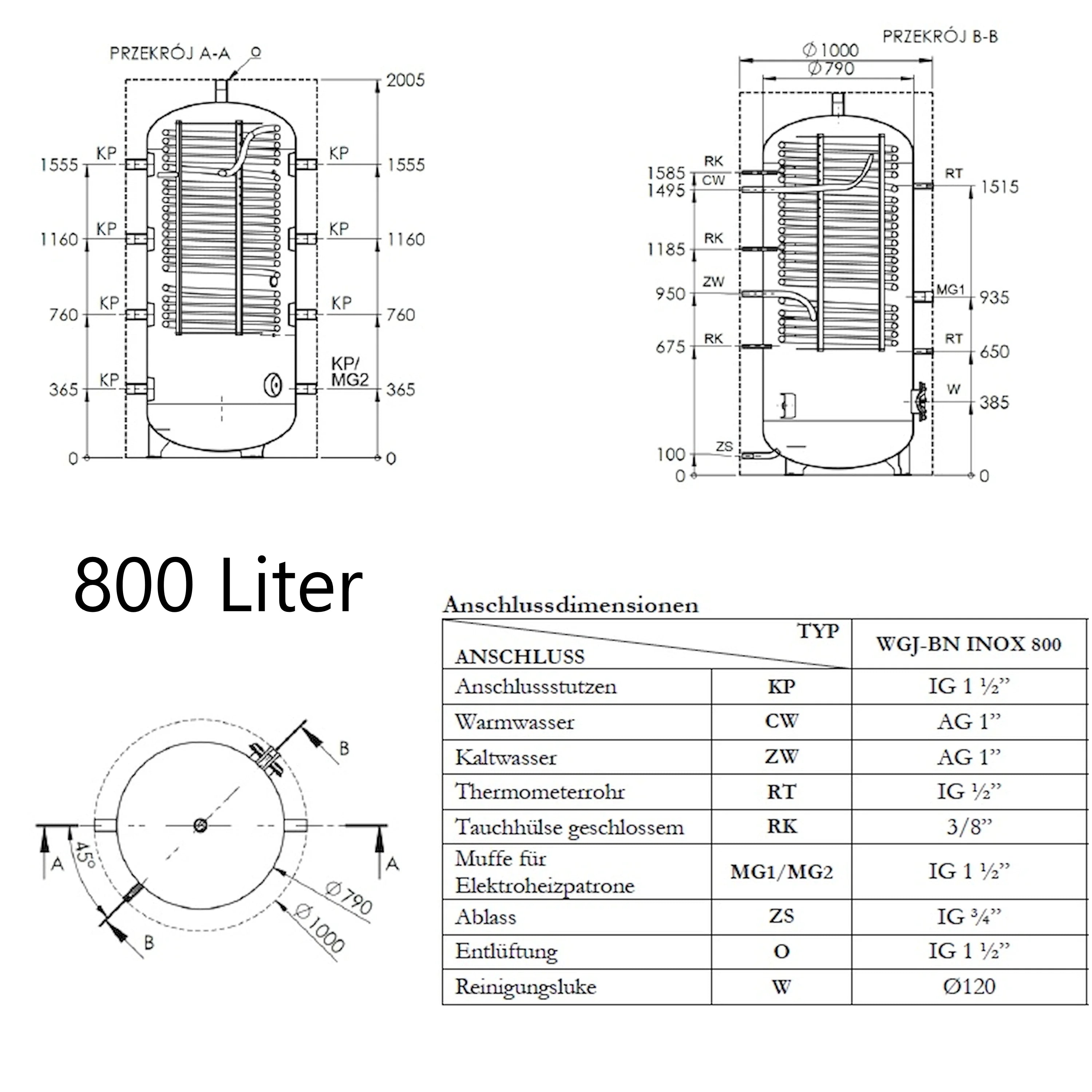

• Deposito igienico 800 o 1.000 litri
• Isolamento da 100 mm A (2 semigusci rimovibili)
• Assemblea & Istruzioni per l'uso
